น้ำสำรองสำหรับดับเพลิงโดยเฉพาะ
ความจุภายในถังถูกจัดไว้สำหรับโครงสร้างพื้นฐานด้านป้องกันอัคคีภัยและการสำรองน้ำสำหรับสถานการณ์ฉุกเฉินโดยเฉพาะ
ROOTTANK

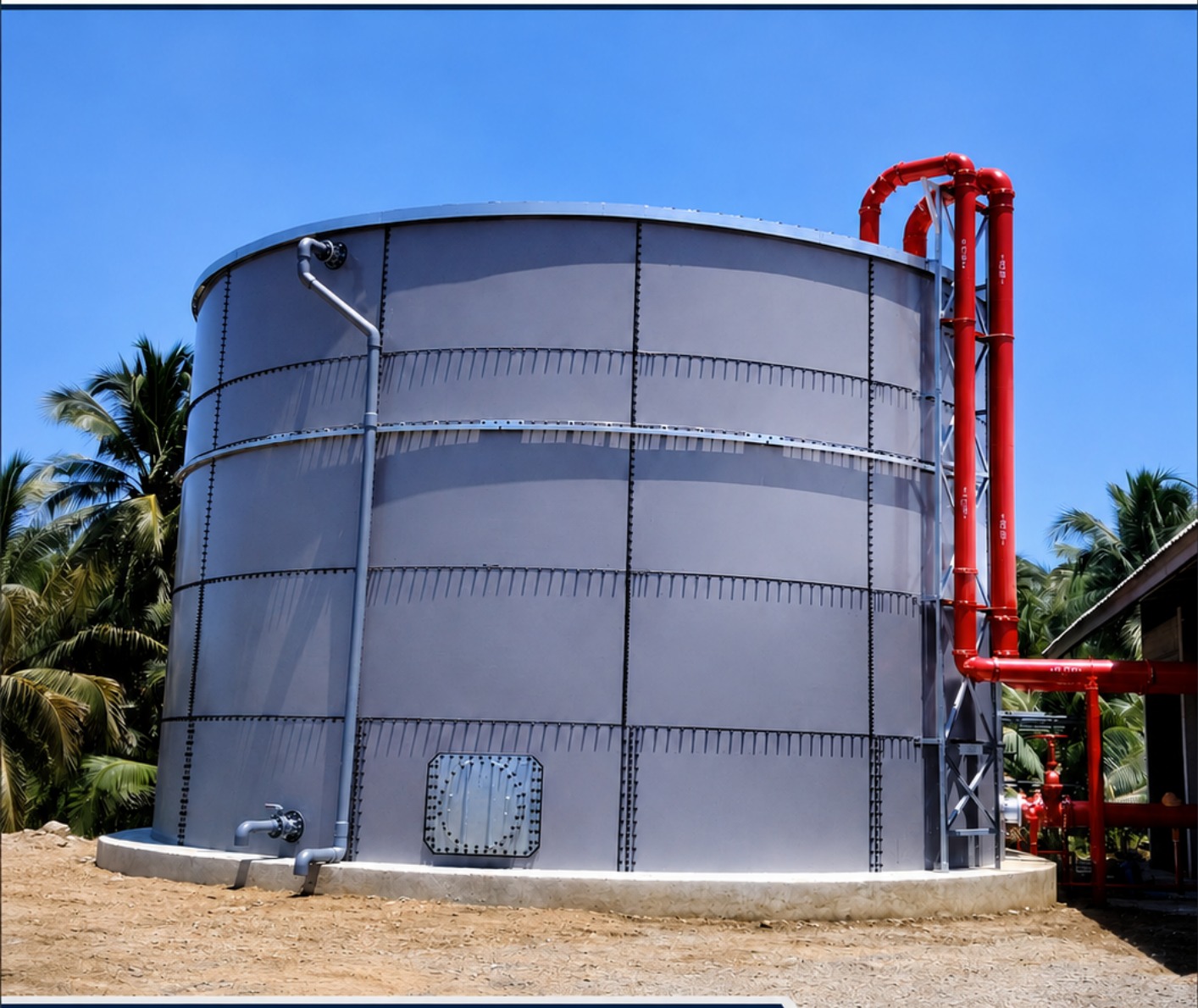

ถังน้ำสำหรับระบบป้องกันอัคคีภัย
ระบบกักเก็บน้ำสำรองดับเพลิงสำหรับ ระบบป้องกันที่มีความสำคัญสูง
ROOTTANK ให้บริการระบบถังเหล็กโมดูลาร์ติดตั้งเหนือพื้นดินสำหรับกักเก็บน้ำดับเพลิงโดยเฉพาะ เหมาะสำหรับโรงงานอุตสาหกรรมและอาคารต่าง ๆ ชิ้นส่วนของถังถูกเตรียมจากโรงงานและขนส่งไปประกอบที่หน้างาน ช่วยควบคุมคุณภาพการผลิตและลดระยะเวลาการก่อสร้างภายในพื้นที่โครงการ
อ้างอิง FM 4020
อ้างอิง AS 2304
อ้างอิง AWWA D103
ระบบโมดูลาร์แบบสลักเกลียว
เลื่อนลงเพื่อดูรายละเอียดระบบป้องกันอัคคีภัย
01 / ภาพรวมระบบ
ถังน้ำดับเพลิงแบบโมดูลาร์ที่ออกแบบโดยคำนึงถึงประสิทธิภาพหน้างานและปริมาณน้ำสำรองที่เชื่อถือได้
แคตตาล็อกที่แนบมานำเสนอระบบเป็นถังเหล็กแบบแบ่งส่วนติดตั้งเหนือพื้นดินสำหรับเก็บน้ำดับเพลิง ส่วนประกอบของถังได้รับการออกแบบและผลิตจากโรงงาน ก่อนนำไปประกอบที่พื้นที่โครงการ เพื่อช่วยควบคุมคุณภาพการผลิตและเพิ่มความรวดเร็วในการดำเนินงานหน้างาน
ติดตั้งเหนือพื้นดิน
ถังแบบแบ่งส่วนติดตั้งเหนือพื้นดิน ช่วยให้สามารถเข้าถึงเพื่อการตรวจสอบ การใช้งาน และการบำรุงรักษาได้สะดวก
กระบวนการจากโรงงานสู่หน้างาน
ชิ้นส่วนที่เตรียมจากโรงงานถูกขนส่งไปยังโครงการเพื่อประกอบด้วยระบบสลักเกลียว ช่วยลดงานผลิตจำนวนมากที่ต้องดำเนินการหน้างาน
02 / มาตรฐานและการอ้างอิงด้านคุณภาพ
แสดงมาตรฐานอ้างอิงของถังน้ำดับเพลิงอย่างชัดเจน เพื่อใช้ประกอบการพิจารณาโครงการ
แคตตาล็อกที่แนบมาระบุ FM 4020, AS 2304, AWWA D103 และการอ้างอิงระบบคุณภาพ ISO โดยความสอดคล้องของโครงการขั้นสุดท้ายควรตรวจสอบตามขอบเขตการรับรอง เงื่อนไขการออกแบบ และข้อกำหนดของหน่วยงานที่เกี่ยวข้อง
FM 4020
ระบบถังเก็บน้ำดับเพลิง FM Approved
ข้อกำหนดอ้างอิงสำหรับถังเหล็กเก็บน้ำดับเพลิงที่ใช้งานภายใต้ขอบเขตของระบบป้องกันอัคคีภัยแบบ FM Approved
AS 2304
ถังเก็บน้ำสำหรับระบบป้องกันอัคคีภัย
มาตรฐานอ้างอิงของออสเตรเลียสำหรับถังเก็บน้ำดับเพลิง ซึ่งระบุไว้ในเอกสารผลิตภัณฑ์สำหรับการใช้งานด้านป้องกันอัคคีภัยตามข้อกำหนดของแต่ละโครงการ
AWWA D103
ถังเหล็กประกอบแบบสลักเกลียวเคลือบจากโรงงาน
มาตรฐานอ้างอิงสำหรับโครงสร้างถังเหล็กคาร์บอนแบบสลักเกลียวที่เคลือบจากโรงงาน รวมถึงข้อกำหนดที่เกี่ยวข้องกับระบบ Glass-Fused-to-Steel
ISO QUALITY SYSTEM
ระบบบริหารคุณภาพโรงงาน
มีการควบคุมกระบวนการผลิตและระบบบริหารคุณภาพภายในโรงงานตามขอบเขตการรับรองและข้อกำหนดของโครงการที่กำหนดไว้สำหรับผลิตภัณฑ์
การผลิตภายใต้การควบคุมของโรงงาน
ข้อกำหนดของแต่ละโครงการเป็นตัวกำหนดรูปแบบการออกแบบและขอบเขตการรับรองขั้นสุดท้าย
รูปแบบถัง ความจุน้ำสำรอง ฐานราก Freeboard ระบบท่อ และข้อกำหนดด้านการอนุมัติของโครงการ ควรได้รับการยืนยันในขั้นตอนวิศวกรรมรายละเอียด
03 / ตารางความจุอ้างอิง FM Approved
ค่าความจุโดยประมาณจากตารางอ้างอิงที่แนบมา
เลือกความสูงของถังเพื่อเน้นคอลัมน์ความจุที่สอดคล้องกัน ค่าทั้งหมดถอดมาจากแคตตาล็อกที่แนบมา และใช้เพื่อเป็นข้อมูลอ้างอิงเบื้องต้นเท่านั้น
| เส้นผ่านศูนย์กลางตามค่าระบุ m |
ความจุโดยประมาณ kL / m³ | ||||
|---|---|---|---|---|---|
| 1.22 m | 2.44 m | 3.63 m | 4.82 m | 6.01 m | |
| 5.35 | 27.41 | 54.82 | 81.56 | 108.3 | 135.04 |
| 6.11 | 35.75 | 71.51 | 106.38 | 141.25 | 176.13 |
| 6.87 | 45.2 | 90.4 | 134.49 | 178.58 | 222.67 |
| 7.64 | 55.9 | 111.8 | 166.33 | 220.85 | 275.38 |
| 8.407 | 67.69 | 135.38 | 201.4 | 267.42 | 333.45 |
| 9.17 | 80.53 | 161.06 | 239.62 | 318.17 | 396.72 |
| 9.93 | 94.43 | 188.87 | 280.98 | 373.09 | 465.2 |
| 10.7 | 109.65 | 219.29 | 326.24 | 433.2 | 540.15 |
| 11.46 | 125.78 | 251.55 | 374.24 | 496.92 | 619.6 |
| 12.22 | 143.01 | 286.02 | 425.52 | 565.01 | 704.51 |
| 13 | 161.85 | 323.7 | 481.57 | 639.45 | 797.32 |
หมายเหตุอ้างอิง: การออกแบบขั้นสุดท้ายต้องตรวจสอบระดับน้ำใช้งานจริง Freeboard ข้อกำหนดด้านโครงสร้าง สภาพฐานราก และขอบเขตการรับรองที่จำเป็นสำหรับโครงการนั้น ๆ
04 / จุดเด่นของระบบโมดูลาร์
ออกแบบเพื่อการติดตั้ง การบำรุงรักษา และการปรับเปลี่ยนในอนาคตอย่างเหมาะสม
แคตตาล็อกเน้นจุดเด่นด้านการติดตั้งรวดเร็ว ลดงานหน้างาน ความยืดหยุ่นของระบบโมดูลาร์ และความสามารถในการปรับถังให้สอดคล้องกับเงื่อนไขโครงการที่เปลี่ยนแปลง
ติดตั้งหน้างานได้รวดเร็ว
ชิ้นส่วนโมดูลาร์ถูกเตรียมจากโรงงาน ช่วยลดงานผลิตและประกอบที่ต้องทำหน้างาน และช่วยลดระยะเวลาในการติดตั้ง
ควบคุมการผลิตชิ้นส่วนจากโรงงาน
ส่วนประกอบของถังได้รับการออกแบบและผลิตภายใต้สภาพแวดล้อมที่ควบคุมภายในโรงงาน ก่อนขนส่งไปประกอบที่หน้างาน
ระบบโมดูลาร์ติดตั้งเหนือพื้นดิน
โครงสร้างถังเหล็กแบบสลักเกลียวติดตั้งเหนือพื้นดิน ช่วยให้วางแผนงาน ตรวจสอบ และเข้าถึงส่วนประกอบเพื่อบำรุงรักษาในอนาคตได้สะดวก
ปรับรูปแบบให้เหมาะกับโครงการ
สามารถเลือกเส้นผ่านศูนย์กลาง ความสูง และรูปแบบการจัดวางถังให้สอดคล้องกับพื้นที่หน้างานและปริมาณน้ำสำรองที่ต้องการ
รองรับการถอด ย้าย และติดตั้งใหม่
แนวคิดถังแบบโมดูลาร์และสลักเกลียวช่วยให้สามารถถอด ย้ายตำแหน่ง หรือปรับเปลี่ยนระบบได้ โดยต้องผ่านการตรวจสอบด้านวิศวกรรมและพิจารณาตามเงื่อนไขของโครงการ
ทางเลือกแทนถังคอนกรีตเสริมเหล็ก
ระบบถังเหล็กแบบแบ่งส่วนมีน้ำหนักเบากว่าและเป็นโมดูลาร์ เหมาะเป็นอีกทางเลือกในโครงการที่การก่อสร้างถังคอนกรีตเสริมเหล็กอาจไม่เหมาะสม
05 / อุปกรณ์ประกอบหลัก
อุปกรณ์สำคัญสำหรับเสถียรภาพ การควบคุมการไหล การระบายอากาศ และการเข้าถึงเพื่อบำรุงรักษา
ภาพด้านล่างเป็นภาพที่ตัดจากหน้าแคตตาล็อกต้นฉบับโดยไม่มีข้อความโบรชัวร์ซ้อนบนภาพ
จุดยึดฐานถัง (Anchor Chair)
เชื่อมยึดผนังถังเข้ากับฐานราก และช่วยเพิ่มเสถียรภาพของถังเมื่อต้องรับแรงจากสภาพแวดล้อมภายนอก
แผ่นป้องกันกระแสน้ำวน (Antivortex Plate)
ช่วยลดการเกิดกระแสน้ำวนบริเวณทางดูด และช่วยให้น้ำไหลเข้าสู่ระบบน้ำดับเพลิงได้อย่างสม่ำเสมอมากขึ้น
ช่องระบายอากาศคอห่าน (Gooseneck Vent)
ช่วยให้อากาศสามารถเข้าและออกจากถังได้ พร้อมช่วยลดการเข้าสู่ถังโดยตรงของน้ำฝนและสิ่งแปลกปลอม
ช่องแมนโฮลผนังถัง (Shell Manhole)
เป็นช่องทางเข้าผ่านผนังถังสำหรับการตรวจสอบ ทำความสะอาด และงานบำรุงรักษาภายในถัง

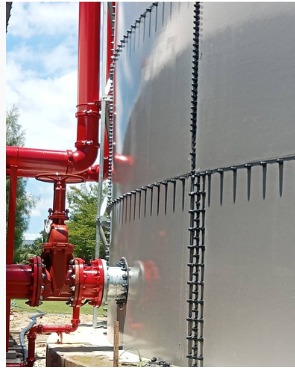

การเชื่อมโยงระบบ
ตัวถัง ระบบท่อน้ำดับเพลิง และโครงสร้างพื้นฐานของหน้างาน ต้องทำงานร่วมกันเป็นระบบเดียวที่ประสานกัน
การเดินท่อ รูปแบบทางดูด วาล์ว รายละเอียดฐานราก และอุปกรณ์ประกอบถัง ควรประสานให้สอดคล้องกับการออกแบบระบบป้องกันอัคคีภัยและข้อกำหนดของโครงการ
06 / ผลงานอ้างอิงการติดตั้ง
ภาพถังน้ำดับเพลิง
แกลเลอรีคงภาพถังต้นฉบับไว้ในรูปแบบสะอาด พร้อมนำเสนอผลงานอ้างอิงด้วยภาษาภาพระดับพรีเมียมในแนวทางเดียวกับเว็บไซต์ ROOTTANK

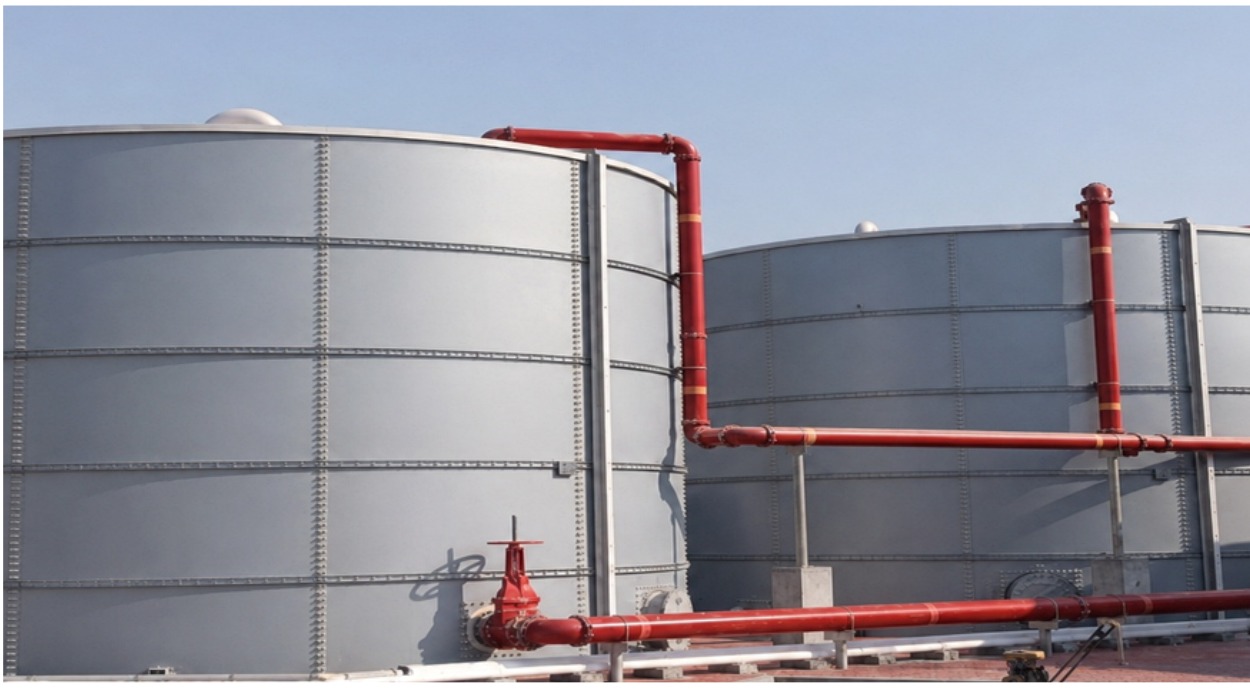

ถังเก็บน้ำดับเพลิงแบบถังคู่
ระบบถังหลายใบที่เชื่อมต่อเข้ากับระบบท่อน้ำดับเพลิงภายนอกสีแดง

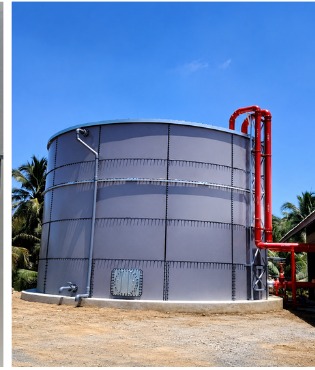

ถังน้ำสำรองทรงสูง
ใช้พื้นที่ติดตั้งเหนือพื้นดินอย่างมีประสิทธิภาพ พร้อมแนวท่อน้ำดับเพลิงเฉพาะระบบ

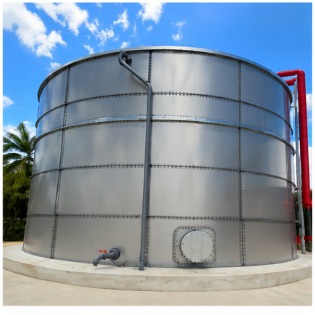

ถังโมดูลาร์แบบสลักเกลียว
แผ่นผนังถังแบบโมดูลาร์ขึ้นรูปจากโรงงาน และนำมาประกอบเป็นระบบถังเก็บน้ำดับเพลิงแบบสมบูรณ์

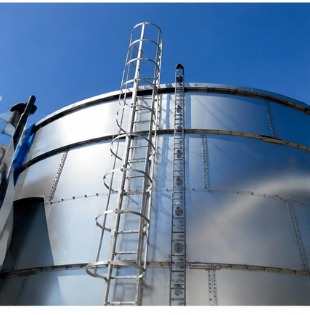

ทางขึ้นสำหรับการตรวจสอบ
บันไดภายนอกช่วยรองรับการตรวจสอบตามรอบและการวางแผนบำรุงรักษา

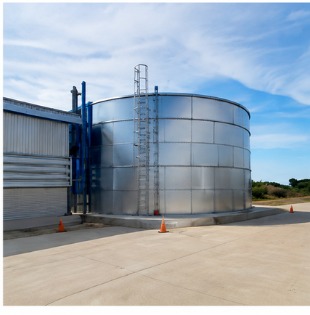

งานติดตั้งภายในพื้นที่อุตสาหกรรม
ถังน้ำสำรองติดตั้งอยู่ใกล้โครงสร้างพื้นฐานและพื้นที่ให้บริการของโรงงานอุตสาหกรรม

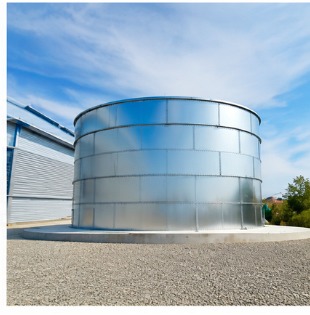

งานติดตั้งหน้างานแล้วเสร็จ
ระบบถังโมดูลาร์ที่ติดตั้งเสร็จสมบูรณ์ พร้อมพื้นที่โดยรอบที่เอื้อต่อการเข้าถึงและตรวจสอบโครงสร้าง
สอบถามโครงการระบบป้องกันอัคคีภัย
ติดต่อทีมงานของเรา ↗
กำลังวางแผนระบบกักเก็บน้ำดับเพลิงโดยเฉพาะ?
ติดต่อ ROOTTANK เพื่อปรึกษาความจุน้ำสำรองที่ต้องการ ขนาดถัง มาตรฐานโครงการ อุปกรณ์ประกอบ และการประสานงานกับพื้นที่ติดตั้ง
