อายุการใช้งานยาวนาน
ระบบใช้เทคโนโลยีการผลิตที่ทันสมัย เพื่อช่วยเพิ่มความทนทานของผลิตภัณฑ์และรองรับอายุการใช้งานที่ยาวนาน
ROOTCHAIYO / เทคโนโลยีถังเก็บน้ำ

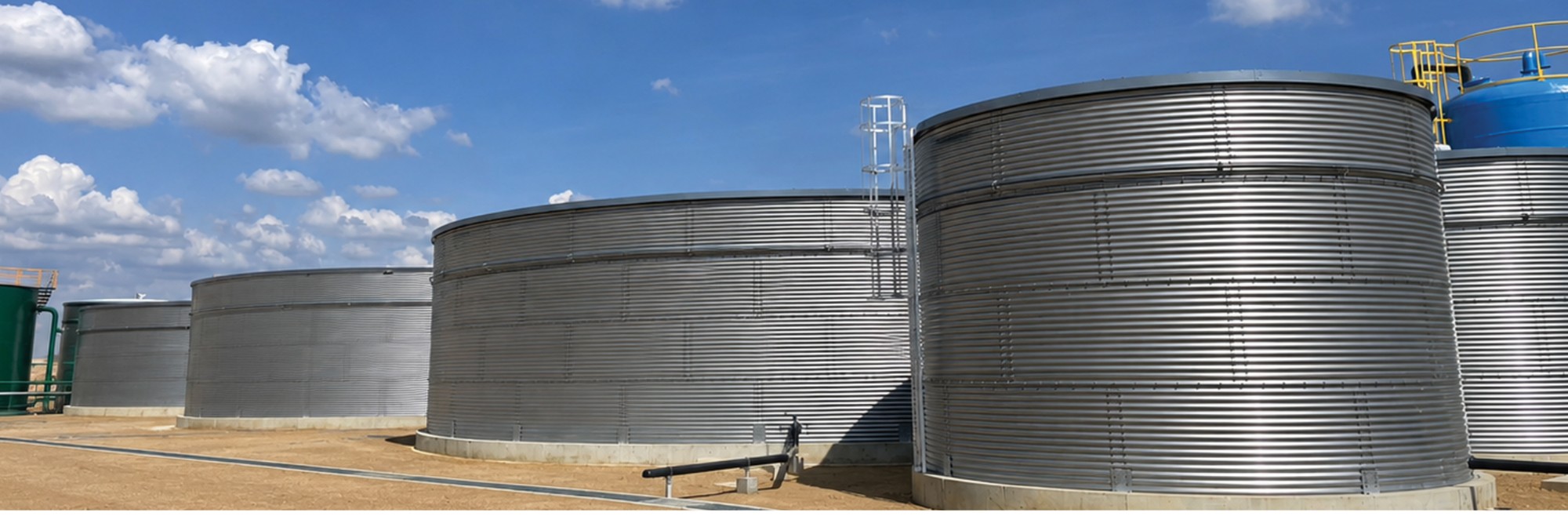

ระบบถังเก็บน้ำเหล็กลูกฟูก ออกแบบเพื่อรองรับโครงการน้ำที่ใช้งานได้จริงและขยายขนาดได้
ROOTCHAIYO เชี่ยวชาญด้านระบบถังเก็บน้ำเหล็กลูกฟูก สำหรับงานชลประทาน ระบบระบายน้ำ งานอุตสาหกรรม เทศบาล น้ำสำรองดับเพลิง และงานเกษตร
01 / ภาพรวม
แพลตฟอร์มระบบกักเก็บน้ำครบชุดที่พัฒนาบนเทคโนโลยีถังเหล็กลูกฟูก
ROOTCHAIYO พัฒนา ผลิต จำหน่าย และจัดส่งระบบกักเก็บน้ำครบชุด ครอบคลุมงานชลประทาน ระบบระบายน้ำ งานอุตสาหกรรม และระบบถังน้ำหมุนเวียน
เกี่ยวกับ ROOTCHAIYO
ออกแบบเพื่อโครงการกักเก็บน้ำจริง รองรับการใช้งานที่หลากหลาย
แคตตาล็อกนำเสนอ ROOTCHAIYO ในฐานะผู้เชี่ยวชาญด้านระบบกักเก็บน้ำด้วยเทคโนโลยีถังเหล็กลูกฟูก ระบบได้รับการพัฒนาเพื่อรองรับการดำเนินโครงการจริง ตั้งแต่กระบวนการผลิต การติดตั้ง ไปจนถึงอุปกรณ์ประกอบถัง
ส่งมอบรวดเร็ว
ถังเหล็กเคลือบ ZAM ผลิตจากเหล็กคุณภาพสูงเกรด S280 และ S300 ตามมาตรฐานยุโรป EN โดยระบบถังเก็บน้ำครบชุดสามารถส่งมอบได้ภายในประมาณ 1-2 สัปดาห์
รองรับความจุหลากหลาย
มีตัวเลือกเส้นผ่านศูนย์กลาง ความสูง และความหนาแผ่นถังหลายขนาด เพื่อรองรับความจุที่แตกต่างกันตามความต้องการของแต่ละโครงการ
ติดตั้งรวดเร็ว
ออกแบบให้ใช้สลักเกลียว M12 ขนาดใหญ่ ลดจำนวนสลักเกลียวต่อแผ่น และใช้ชุดสลักเกลียวชุบกัลวาไนซ์เพื่อช่วยให้ติดตั้งได้อย่างมีประสิทธิภาพ โดยสลักเกลียว นอต และแหวนรองผ่านการชุบกัลวาไนซ์แบบจุ่มร้อนเพื่อเพิ่มความทนทานและความเหมาะสมในการประกอบ
บรรจุภัณฑ์ป้องกันระหว่างขนส่ง
แผ่นถังได้รับการซีลเพื่อช่วยป้องกันน้ำซึมเข้าระหว่างการขนส่งระยะไกล พร้อมคู่มือการติดตั้งแบบภาพประกอบ
ออกแบบตามหลักวิศวกรรม
การออกแบบโครงสร้างและการคำนวณความแข็งแรงอ้างอิงมาตรฐานยุโรป NEN-ENV 1993-4-1 (Eurocode 3)
มาตรฐานและการรับรองตามแคตตาล็อก
รายการมาตรฐานและการรับรองที่ระบุสำหรับระบบ ROOTCHAIYO
ข้อกำหนด CE
ISO 9001
ISO 14000
ISO 45001
CFO คาร์บอนฟุตพริ้นท์ขององค์กร
02 / เทคโนโลยีถัง
ระบบผนังถัง ชั้นเคลือบ และ Liner ที่พัฒนาเพื่อความทนทานและการกักเก็บน้ำสะอาด
แคตตาล็อกอธิบายระบบว่าเป็นการผสานโครงสร้างเหล็กลูกฟูก ZAM เทคโนโลยีชั้นเคลือบป้องกัน และแผ่น PVC Liner เสริมความแข็งแรง
ผนังถัง

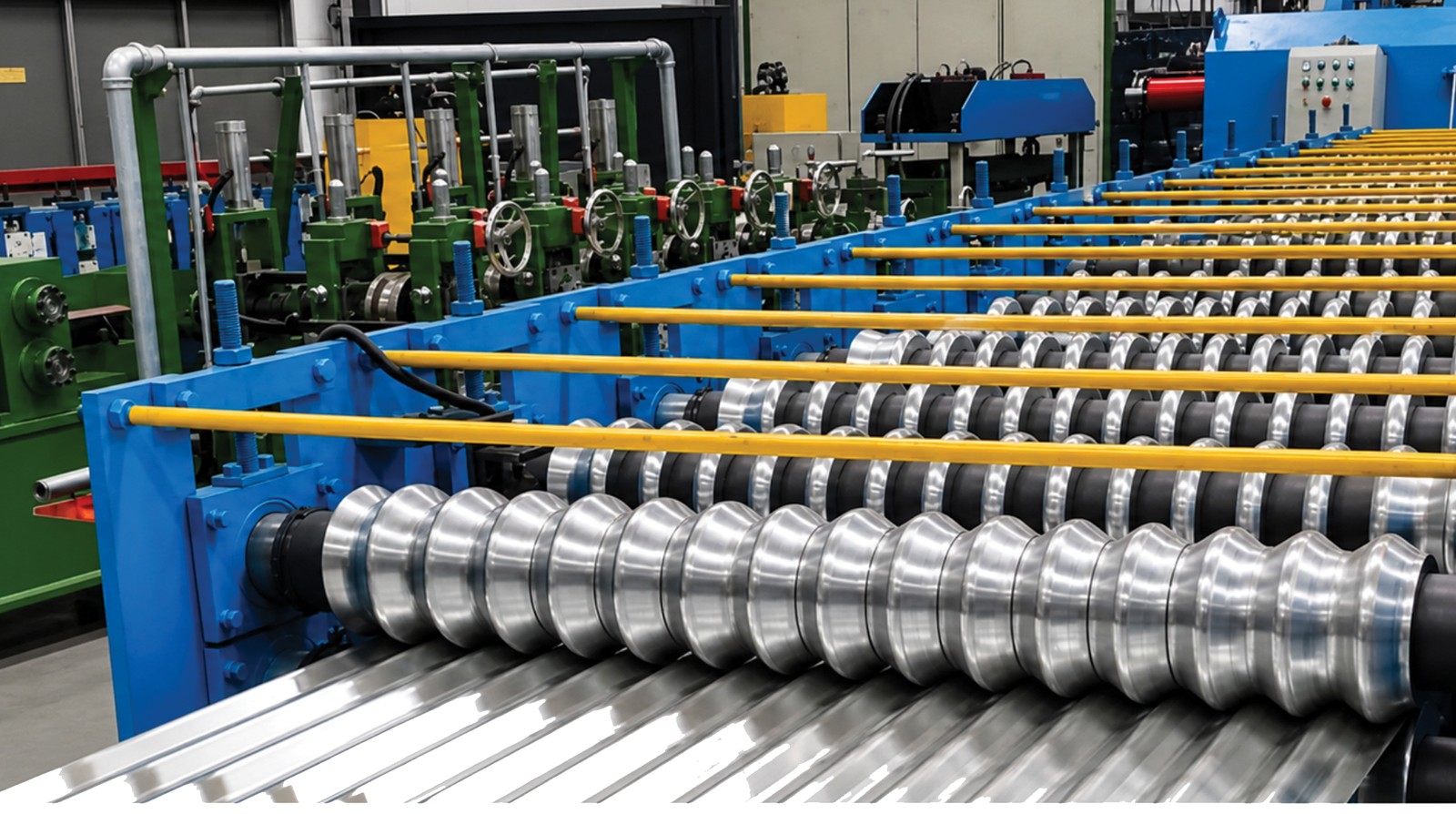

โครงสร้างเหล็กลูกฟูก ZAM
แคตตาล็อกระบุการใช้เหล็ก ZAM เคลือบแบบจุ่มร้อน โดยชั้นเคลือบประกอบด้วยสังกะสี อะลูมิเนียม 6% และแมกนีเซียม 3% ความหนาของแผ่นเหล็กถังอยู่ในช่วง 1.2 มม. ถึง 19 มม.
ฐานสังกะสี
อะลูมิเนียม 6%
แมกนีเซียม 3%
เหล็กหนา 1.2-19 มม.

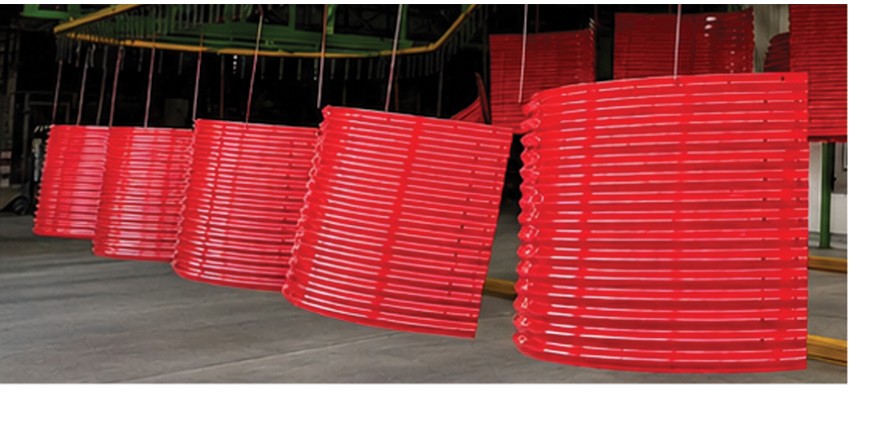

ระบบ Duplex
การเคลือบสีฝุ่น Polyester
แคตตาล็อกระบุว่า Polyester Powder Coating Duplex System เป็นระบบเคลือบที่แข็งแรงและยืดหยุ่น ช่วยต้านทานการกัดกร่อนในสภาพแวดล้อมที่มีความท้าทาย รวมถึงพื้นที่ชายฝั่งทะเลและบริเวณที่มี ความชื้นสูง.

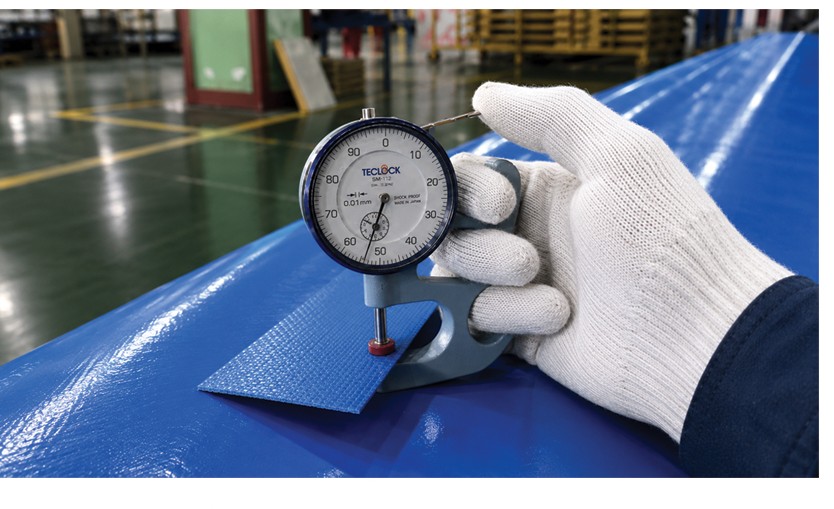

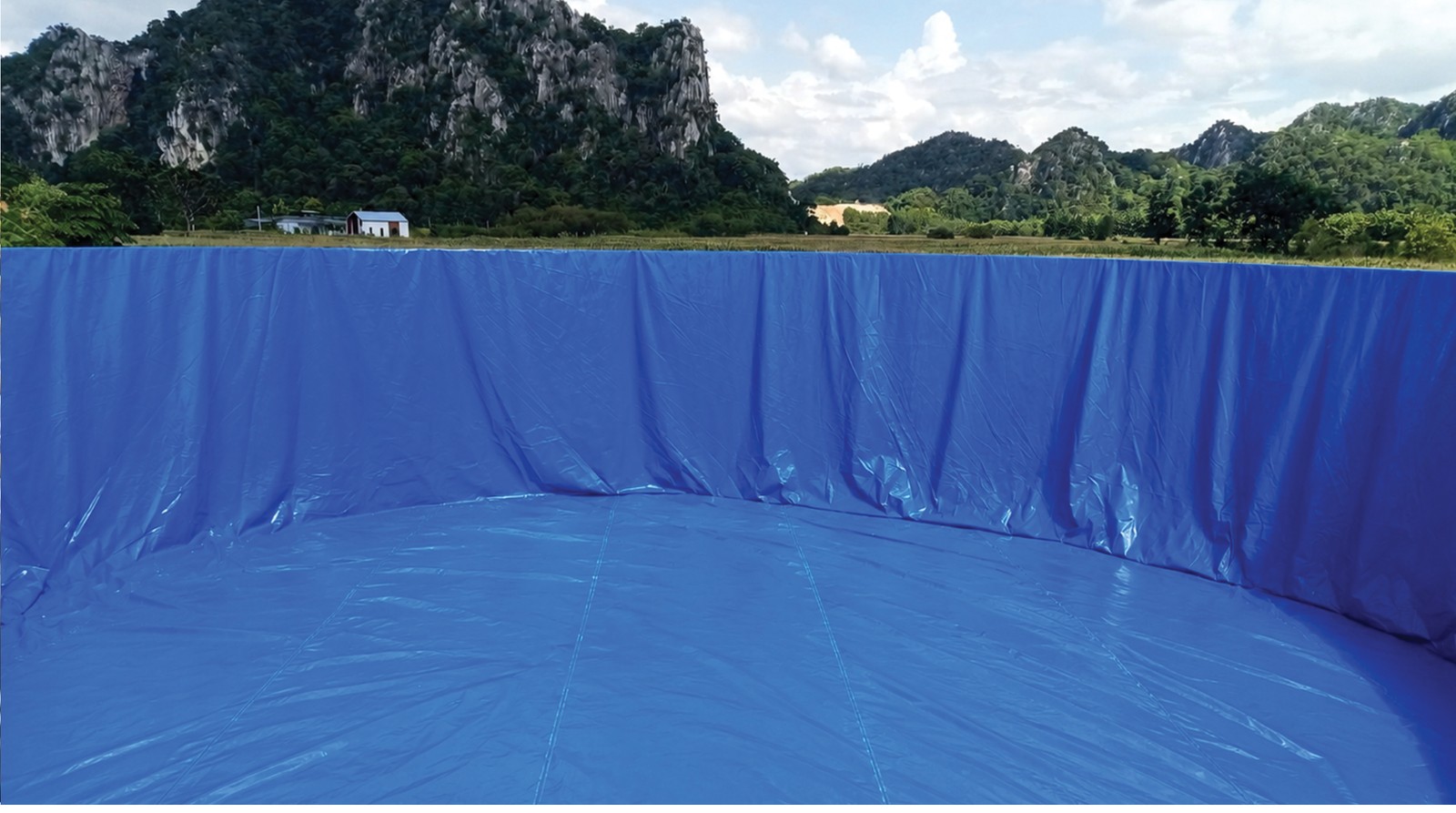

ROOT Liner
PVC Liner เสริมความแข็งแรง สำหรับการกักเก็บน้ำที่สะอาด ปลอดภัย และช่วยป้องกันการรั่วซึม
ROOT Liner ผลิตจาก PVC ที่เสริมความแข็งแรงด้วยผ้าโพลีเอสเตอร์ 8 ชั้น โดยแคตตาล็อกระบุว่าสอดคล้องกับมาตรฐาน AS 4020 และข้อกำหนด FDA ที่เกี่ยวข้อง
เสริมความแข็งแรง 8 ชั้น
เสริมด้วยผ้าโพลีเอสเตอร์ร่วมกับชั้นเคลือบป้องกัน
คุณสมบัติเชิงกล
ข้อมูลอ้างอิงจากแคตตาล็อก
ตารางข้อมูลจำเพาะ ROOT Liner
น้ำหนัก
980 g/m² ± 30 g/m²
ความหนา
0.75 mm ถึง 1.00 mm ± 0.05 mm
ความต้านทานแรงดึง - แนวเส้นยืน
3800 N/5cm ± 5%
ความต้านทานแรงฉีก - แนวเส้นยืน
730 N ± 5%
การยืดตัว
28% ± 5%
แรงยึดเกาะ
9 kg / 5 cm
คุณสมบัติหน่วงการติดไฟ
ดีเยี่ยม
สารดูดซับรังสี UV
3% ของน้ำหนักรวม
PVC ผสมสารเพิ่มความยืดหยุ่น
0.05-0.2
03 / การใช้งาน
รองรับงานกักเก็บน้ำ ตั้งแต่ระบบป้องกันอัคคีภัยไปจนถึงระบบประปาและน้ำเพื่อการเกษตร
ROOTCHAIYO ถูกนำเสนอในแคตตาล็อกในฐานะแพลตฟอร์มกักเก็บน้ำที่ยืดหยุ่น รองรับความต้องการของงานอุตสาหกรรม เทศบาล และการเกษตร
01

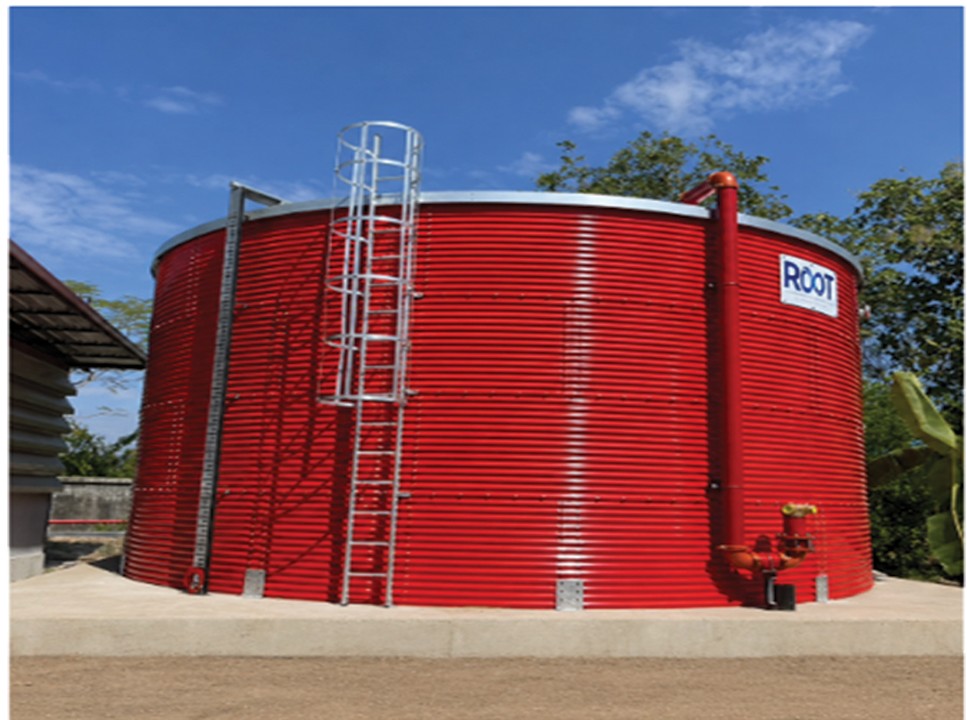

ถังน้ำอุตสาหกรรมและน้ำสำรองดับเพลิง
ถังเก็บน้ำ ROOTCHAIYO เหมาะสำหรับงานอุตสาหกรรมและระบบป้องกันอัคคีภัย รองรับงานบำบัดน้ำเสีย การกักเก็บน้ำในกระบวนการผลิต การนำน้ำกลับมาใช้ใหม่ และน้ำสำรองดับเพลิงสำหรับโรงงาน คลังสินค้า และสถานประกอบการอุตสาหกรรมอื่น ๆ
02

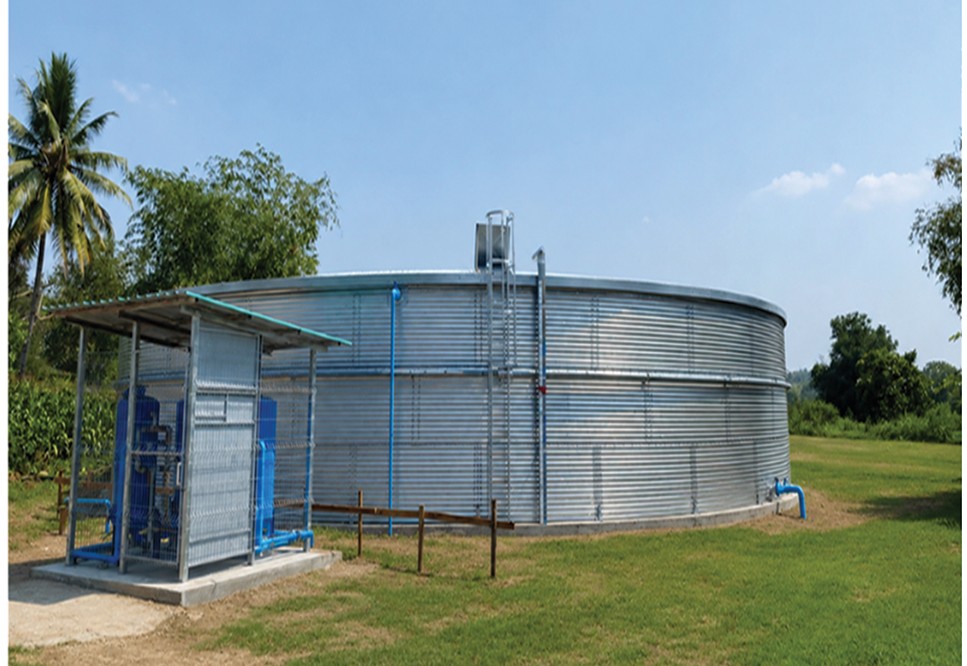

ถังเก็บน้ำสำหรับชุมชนและเทศบาล
เหมาะสำหรับงานระบบสาธารณูปโภคของชุมชนและเทศบาล รองรับระบบประปาและระบบน้ำดื่ม แผ่น Liner กันน้ำเหมาะสำหรับกักเก็บน้ำเพื่อการบริโภค ผ่านข้อกำหนดการทดสอบ Australia AS 4020 และมีความทนทานต่อคลอรีนสูง
03

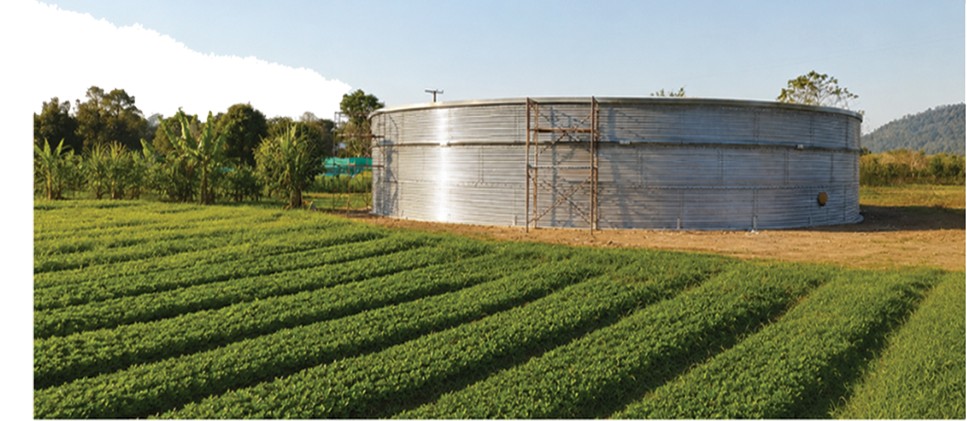

พืชสวนและการเกษตร
เหมาะสำหรับงานพืชสวนและการเกษตร เช่น ระบบชลประทาน การกักเก็บน้ำฝน และระบบจ่ายน้ำพลังงานแสงอาทิตย์ รองรับโรงเรือน ระบบน้ำหยด อะควาโปนิกส์ ระบบสปริงเกลอร์ และการบริหารจัดการน้ำเพื่อการเกษตร
04 / ขนาดมาตรฐาน
ถังมาตรฐาน 31 รุ่น ตั้งแต่ CHAIYO-02 ถึง CHAIYO-32
ค้นหาด้วยชื่อรุ่นหรือเส้นผ่านศูนย์กลาง แล้วเปรียบเทียบพื้นที่ฐานโดยประมาณและความจุของถัง ตั้งแต่ความสูง 1 ถึง 6 Ring
เลือกความสูงเพื่อเน้นค่าความจุ:
| รุ่น | เส้นผ่านศูนย์กลาง เส้นผ่านศูนย์กลางกำหนด D (m) |
จำนวนแผ่นต่อ Ring | พื้นที่ฐานโดยประมาณ (m²) |
1 Ring 1.07 m / m³ |
2 Ring 2.13 m / m³ |
3 Ring 3.20 m / m³ |
4 Ring 4.26 m / m³ |
5 Ring 5.33 m / m³ |
6 Ring 6.50 m / m³ |
|---|---|---|---|---|---|---|---|---|---|
| CHAIYO-02 | 1.59 | 2 | 1.99 | 2.12 | 4.24 | 6.36 | 8.48 | 10.59 | 12.71 |
| CHAIYO-03 | 2.39 | 3 | 4.48 | 4.77 | 9.53 | 14.3 | 19.07 | 23.84 | 28.6 |
| CHAIYO-04 | 3.18 | 4 | 7.96 | 8.48 | 16.95 | 25.43 | 33.9 | 42.38 | 50.85 |
| CHAIYO-05 | 3.98 | 5 | 12.43 | 13.24 | 26.48 | 39.73 | 52.97 | 66.21 | 79.45 |
| CHAIYO-06 | 4.77 | 6 | 17.9 | 19.07 | 38.14 | 57.21 | 76.28 | 95.34 | 114.41 |
| CHAIYO-07 | 5.57 | 7 | 24.37 | 25.95 | 51.91 | 77.86 | 103.82 | 129.77 | 155.73 |
| CHAIYO-08 | 6.37 | 8 | 31.83 | 33.9 | 67.8 | 101.7 | 135.6 | 169.5 | 203.4 |
| CHAIYO-09 | 7.16 | 9 | 40.29 | 42.9 | 85.81 | 128.71 | 171.62 | 214.52 | 257.43 |
| CHAIYO-10 | 7.96 | 10 | 49.74 | 52.97 | 105.94 | 158.91 | 211.88 | 264.84 | 317.81 |
| CHAIYO-11 | 8.75 | 11 | 60.18 | 64.09 | 128.18 | 192.28 | 256.37 | 320.46 | 384.55 |
| CHAIYO-12 | 9.55 | 12 | 71.62 | 76.28 | 152.55 | 228.83 | 305.1 | 381.38 | 457.65 |
| CHAIYO-13 | 10.35 | 13 | 84.05 | 89.52 | 179.03 | 268.05 | 358.07 | 447.59 | 537.1 |
| CHAIYO-14 | 11.14 | 14 | 97.48 | 103.82 | 207.64 | 311.46 | 415.28 | 519.09 | 622.91 |
| CHAIYO-15 | 11.94 | 15 | 111.91 | 119.18 | 238.36 | 357.54 | 476.72 | 595.9 | 715.08 |
| CHAIYO-16 | 12.73 | 16 | 127.32 | 135.6 | 271.2 | 406.8 | 542.4 | 678 | 813.6 |
| CHAIYO-17 | 13.53 | 17 | 143.74 | 153.08 | 306.16 | 459.24 | 612.32 | 765.4 | 918.48 |
| CHAIYO-18 | 14.32 | 18 | 161.14 | 171.62 | 343.24 | 514.86 | 686.48 | 858.09 | 1029.71 |
| CHAIYO-19 | 15.12 | 19 | 179.55 | 191.22 | 382.43 | 573.65 | 764.87 | 956.09 | 1147.3 |
| CHAIYO-20 | 15.92 | 20 | 198.94 | 211.88 | 423.75 | 635.63 | 847.5 | 1059.38 | 1271.25 |
| CHAIYO-21 | 16.71 | 21 | 219.34 | 233.59 | 467.18 | 700.78 | 934.37 | 1167.96 | 1401.55 |
| CHAIYO-22 | 17.51 | 22 | 240.72 | 256.37 | 512.74 | 769.11 | 1025.48 | 1281.84 | 1538.21 |
| CHAIYO-23 | 18.3 | 23 | 263.1 | 280.2 | 560.41 | 840.61 | 1120.82 | 1401.02 | 1681.23 |
| CHAIYO-24 | 19.1 | 24 | 286.48 | 305.1 | 610.2 | 915.3 | 1220.4 | 1525.5 | 1830.6 |
| CHAIYO-25 | 19.89 | 25 | 310.85 | 331.05 | 662.11 | 993.16 | 1324.22 | 1655.27 | 1986.33 |
| CHAIYO-26 | 20.69 | 26 | 336.21 | 358.07 | 716.14 | 1074.21 | 1432.28 | 1790.34 | 2148.41 |
| CHAIYO-27 | 21.49 | 27 | 362.57 | 386.14 | 772.28 | 1158.43 | 1544.57 | 1930.71 | 2316.85 |
| CHAIYO-28 | 22.28 | 28 | 389.93 | 415.28 | 830.55 | 1245.83 | 1661.1 | 2076.38 | 2491.65 |
| CHAIYO-29 | 23.08 | 29 | 418.28 | 445.47 | 890.93 | 1336.4 | 1781.87 | 2227.34 | 2672.8 |
| CHAIYO-30 | 23.87 | 30 | 447.62 | 476.72 | 953.44 | 1430.16 | 1906.88 | 2383.59 | 2860.31 |
| CHAIYO-31 | 24.67 | 31 | 477.96 | 509.03 | 1018.06 | 1527.09 | 2036.12 | 2545.15 | 3054.18 |
| CHAIYO-32 | 25.46 | 32 | 509.3 | 542.4 | 1084.8 | 1627.2 | 2169.6 | 2712 | 3254.4 |
หมายเหตุ: ค่าความจุเป็นค่าประมาณ และอาจเปลี่ยนแปลงตามรูปแบบการก่อสร้างจริงและสภาพพื้นที่หน้างาน
05 / อุปกรณ์เสริม
อุปกรณ์เสริมและส่วนประกอบโครงสร้างสำหรับระบบถังที่สมบูรณ์
แคตตาล็อกนำเสนออุปกรณ์ประกอบถังอย่างครบถ้วน ครอบคลุมการตรวจสอบ ทางเข้า ระดับน้ำ การระบายอากาศ การป้องกันการกัดกร่อน และการเสริมความแข็งแรงของโครงสร้าง

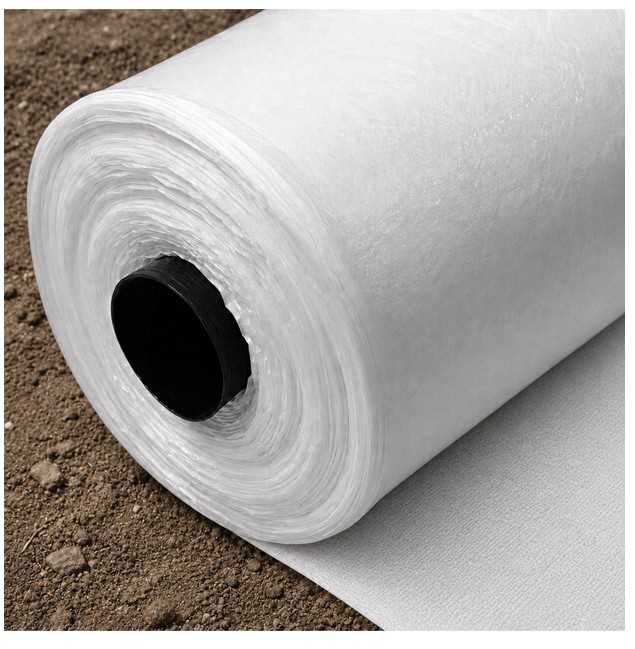

แผ่นใยสังเคราะห์ GeoTextile
ผ้าโพลีเอสเตอร์แบบไม่ถักทอที่มีความต้านทานแรงดึงสูง ใช้ปกป้อง Liner จากวัตถุมีคม เช่น หินหรือเศษโลหะที่อาจทำให้เกิดความเสียหายหรือการเจาะทะลุ

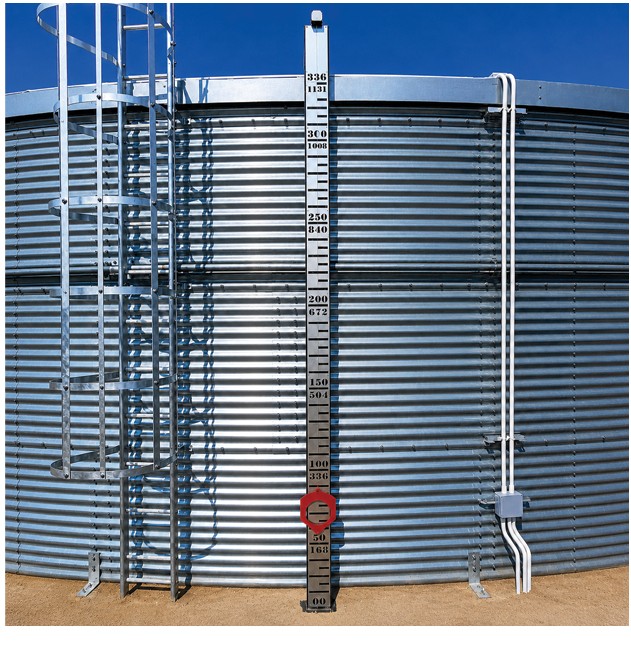

อุปกรณ์แสดงระดับน้ำ
อุปกรณ์แสดงระดับน้ำภายนอกที่สามารถติดตั้งกับตัวถัง เพื่อแสดงระดับน้ำภายในถัง

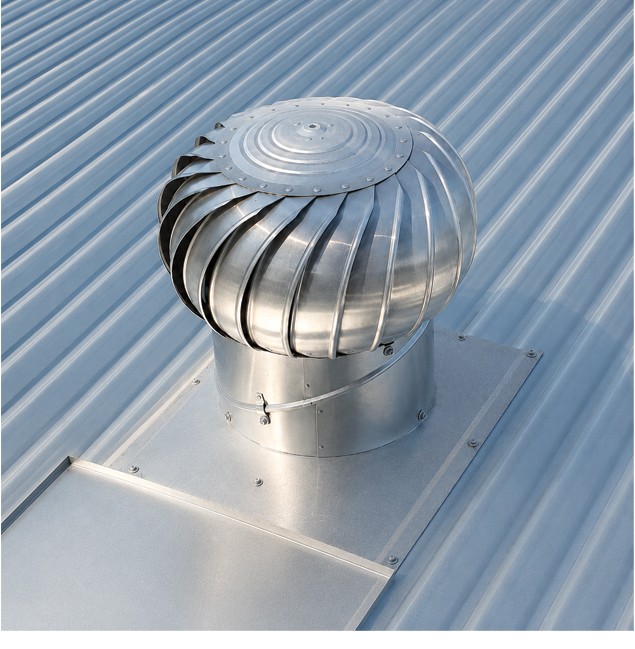

ช่องระบายอากาศบนหลังคาถัง
ช่วยระบายอากาศภายในถัง รองรับการใช้งานอย่างปลอดภัยและการบำรุงรักษาตามระยะ

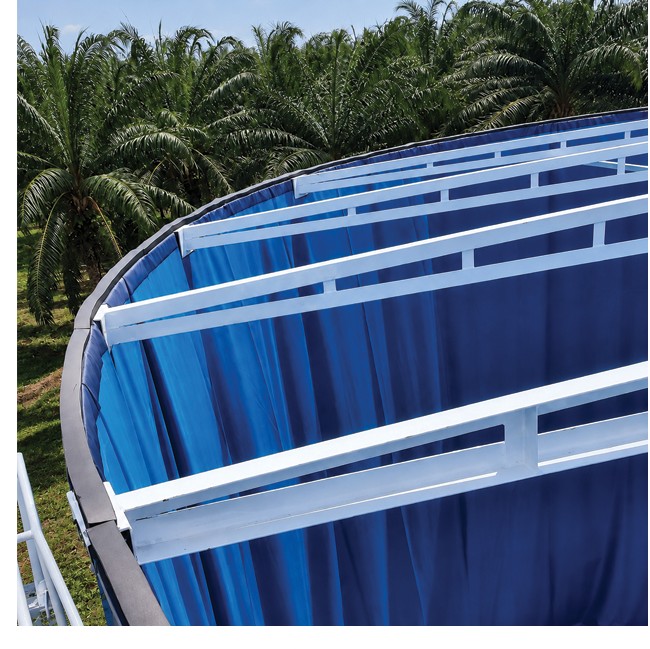

ระบบป้องกันสัตว์และสิ่งปนเปื้อน
แผงป้องกันที่ติดตั้งระหว่างหลังคาและตัวถัง เพื่อช่วยป้องกันสัตว์รบกวนและสิ่งปนเปื้อนเข้าสู่ถังผ่านช่องว่างขนาดเล็ก

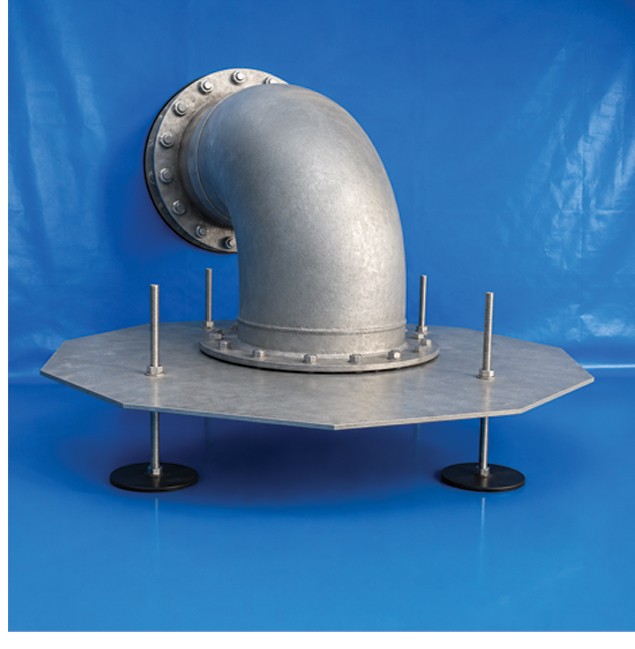

อุปกรณ์ป้องกันน้ำวน Anti-Vortex
ช่วยป้องกันการเกิดน้ำวนบริเวณท่อดูด เพื่อช่วยให้การไหลเข้าสู่ปั๊มเป็นไปอย่างราบรื่น

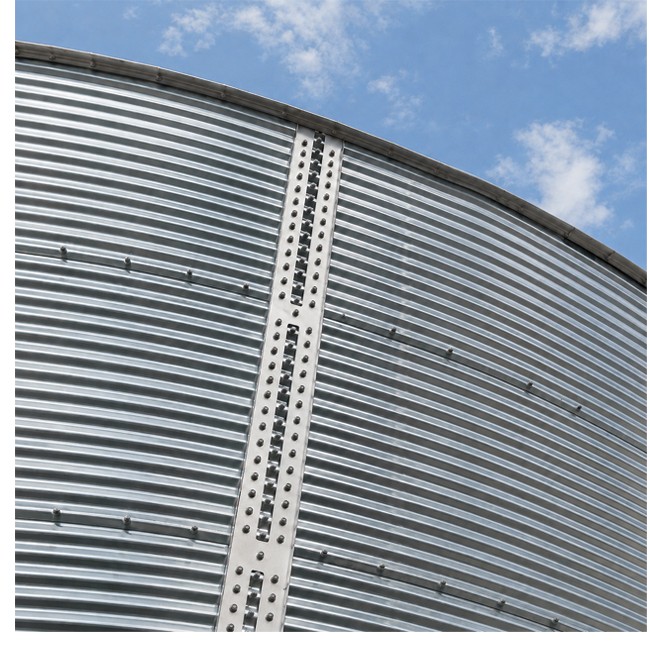

เสาเสริมความแข็งแรง
โครงสร้างเสริมความแข็งแรงสำหรับผนังถัง ออกแบบเพื่อช่วยรับแรงที่เกิดขึ้นในแต่ละบริเวณของการติดตั้ง

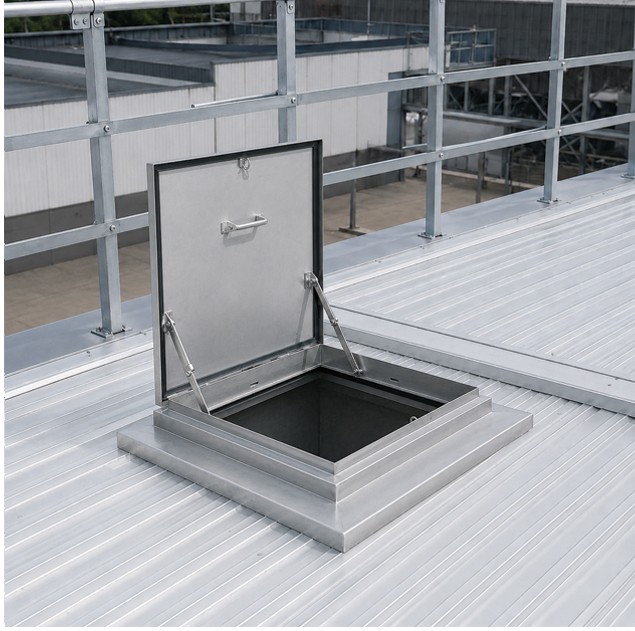

ช่องตรวจสอบด้านบน
ผลิตจากแผ่นเหล็ก ZAM ที่ช่วยต้านทานการกัดกร่อน ใช้สำหรับการตรวจสอบและบำรุงรักษาภายในถัง

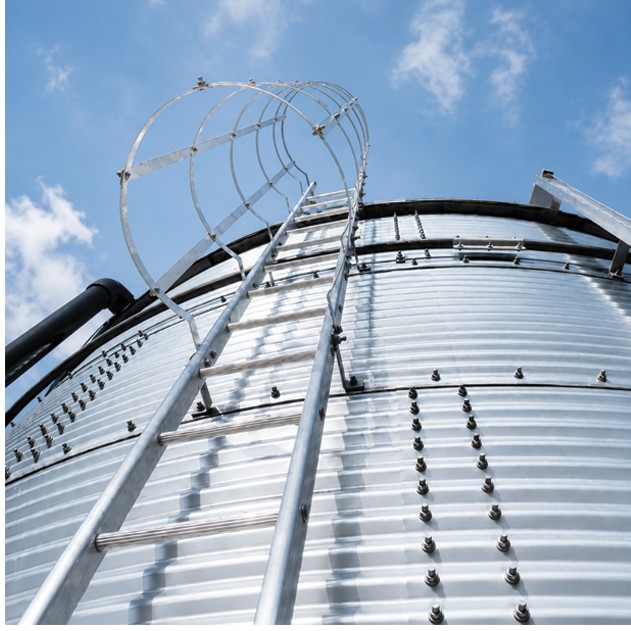

บันไดอะลูมิเนียมสำหรับถัง
บันไดทางขึ้นแนวดิ่งที่ออกแบบให้สอดคล้องกับมาตรฐานความปลอดภัย OSHA 1910

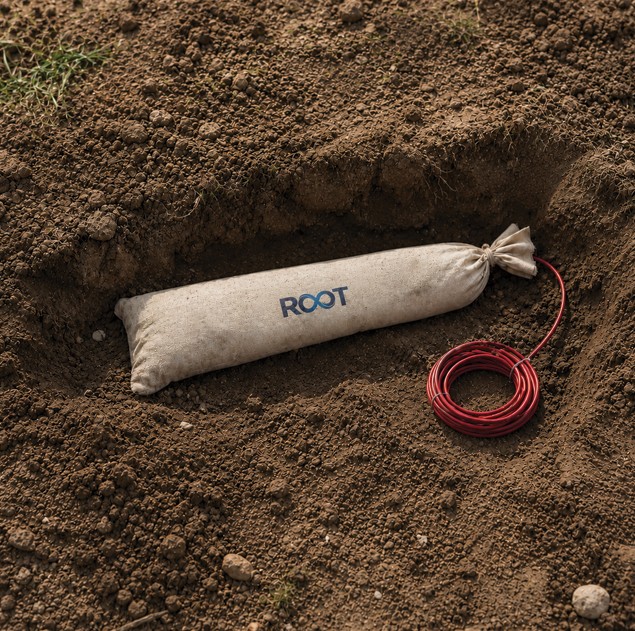

แอโนดสำหรับป้องกันการกัดกร่อน
Sacrificial Anode ชนิดโลหะผสมแมกนีเซียมสำหรับช่วยป้องกันการกัดกร่อน ติดตั้งบริเวณฐานถังตาม ISO 8062-2:2006 ตามที่ระบุในแคตตาล็อก

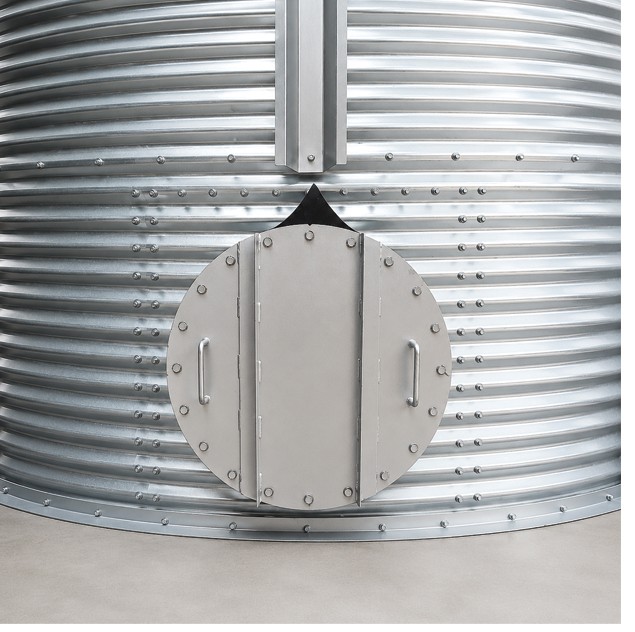

ประตูทางเข้าด้านข้างถัง
ประตูทางเข้าด้านข้างแบบ Hatch สำหรับเข้าสู่ภายในถังระหว่างการตรวจสอบและทำความสะอาด

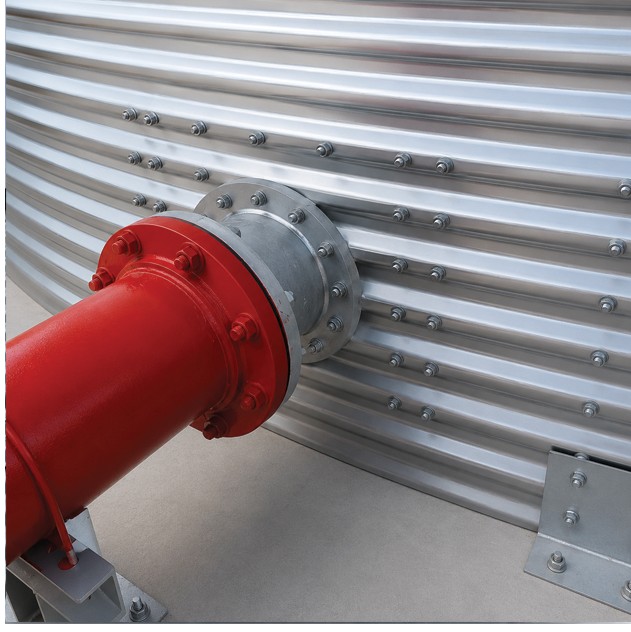

หน้าแปลนและท่อเชื่อมต่อถัง
จุดต่อท่อน้ำเข้า ท่อน้ำออก และท่อน้ำล้น จัดเตรียมตามความต้องการของลูกค้าและมาตรฐานหน้าแปลนที่เกี่ยวข้อง

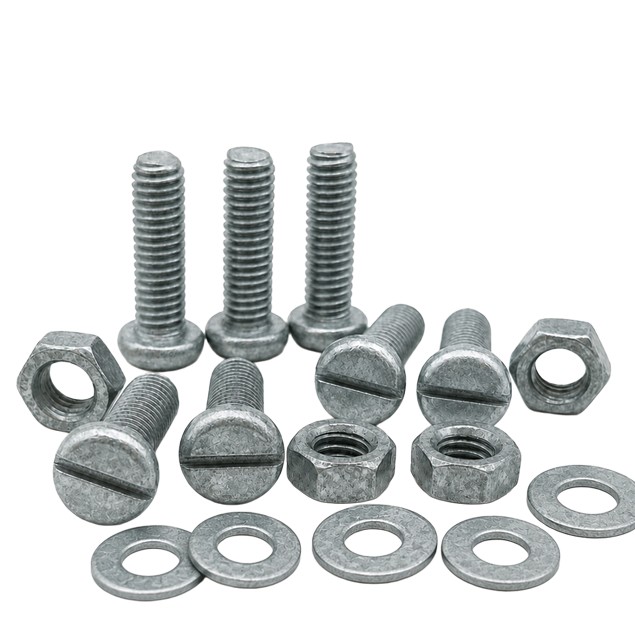

ข้อมูลจำเพาะสลักเกลียว
สลักเกลียวขนาด M10-M16 ชุบกัลวาไนซ์แบบจุ่มร้อนตาม ASTM A123 ใช้หัวแบบมีหน้าแปลนและผลิตจากเหล็กแรงดึงสูง Grade 8.8

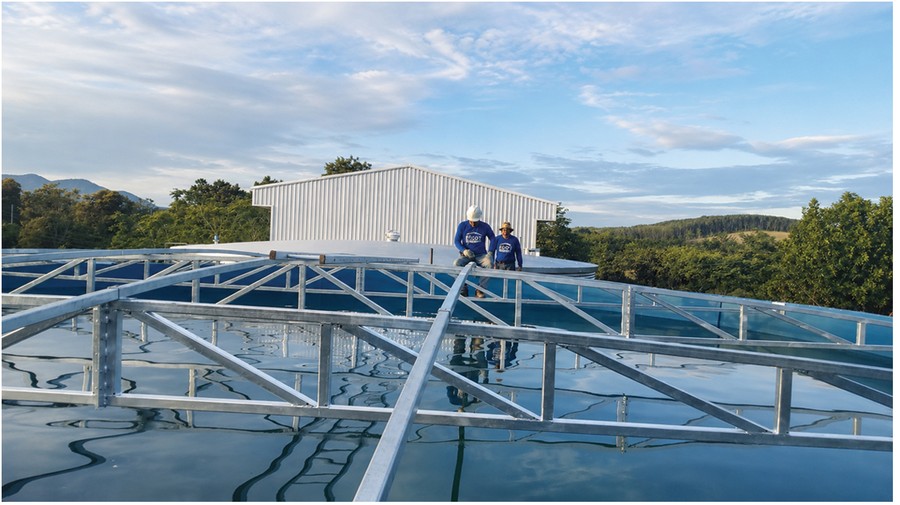

ระบบหลังคา
หลังคาชุบกัลวาไนซ์แบบจุ่มร้อน
แคตตาล็อกระบุระบบโครงถักหลังคาที่ออกแบบตามหลักวิศวกรรม เพื่อรองรับน้ำหนักหลังคาและแรงกระทำ โดยผ่านการชุบกัลวาไนซ์แบบจุ่มร้อนเพื่อช่วยป้องกันการกัดกร่อน ระบุว่าสอดคล้องกับ AS2304:2019 และ NFPA 22 และรองรับช่วงพาดโครงถักสูงสุด 25 เมตร
งานโยธา

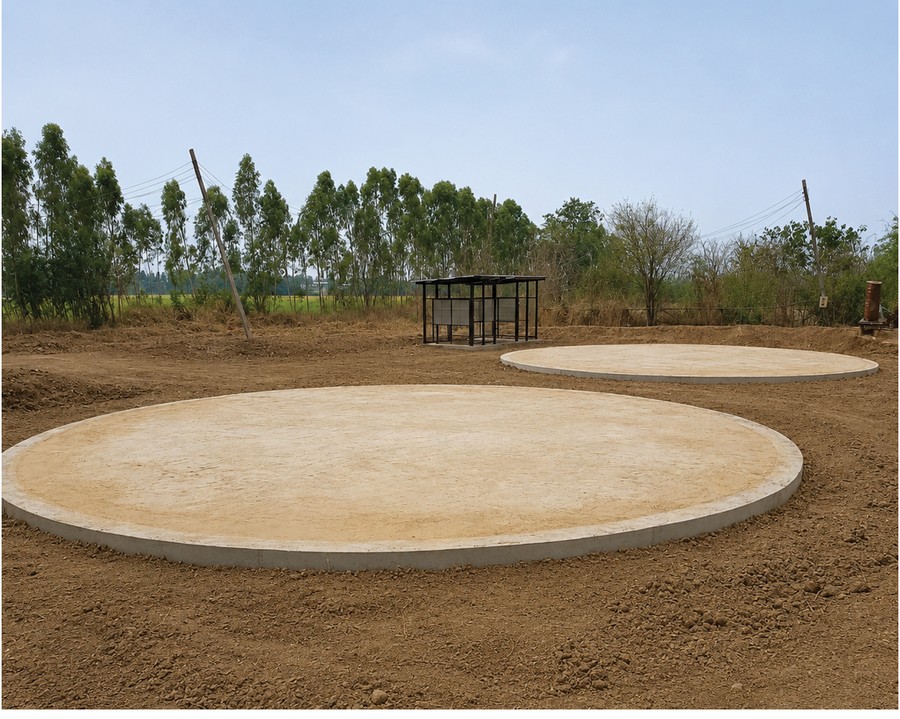

ฐานรากสำหรับติดตั้งถัง
ข้อกำหนดฐานรากแตกต่างกันตามขนาดและความจุของถัง โดยแคตตาล็อกแสดงฐานทรายบดอัด และคานคอนกรีตวงแหวนที่มีความหนาขั้นต่ำ 150 มม. สำหรับถัง ROOTCHAIYO ส่วนใหญ่ ที่มีความจุไม่เกิน 1,000,000 ลิตร

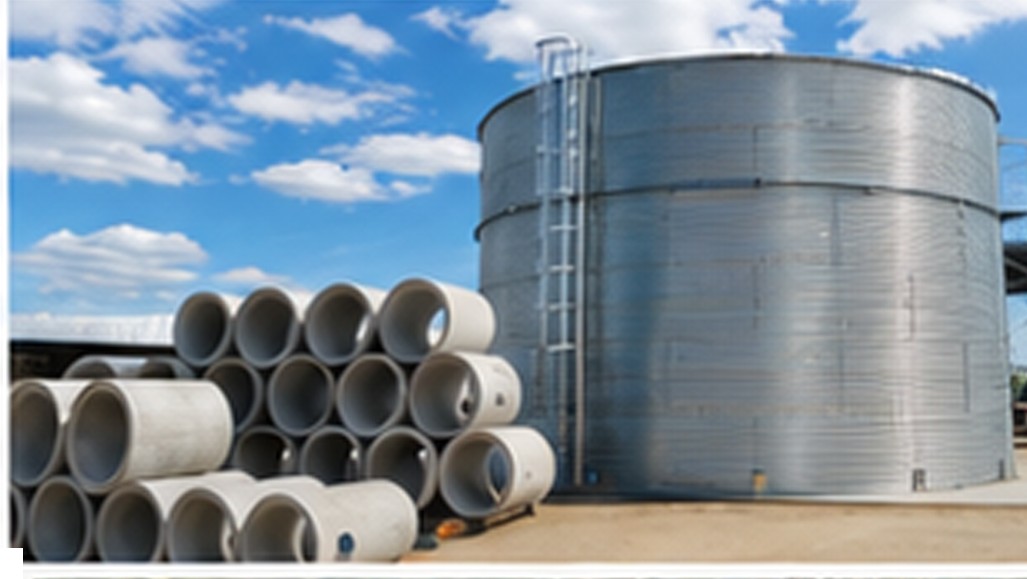

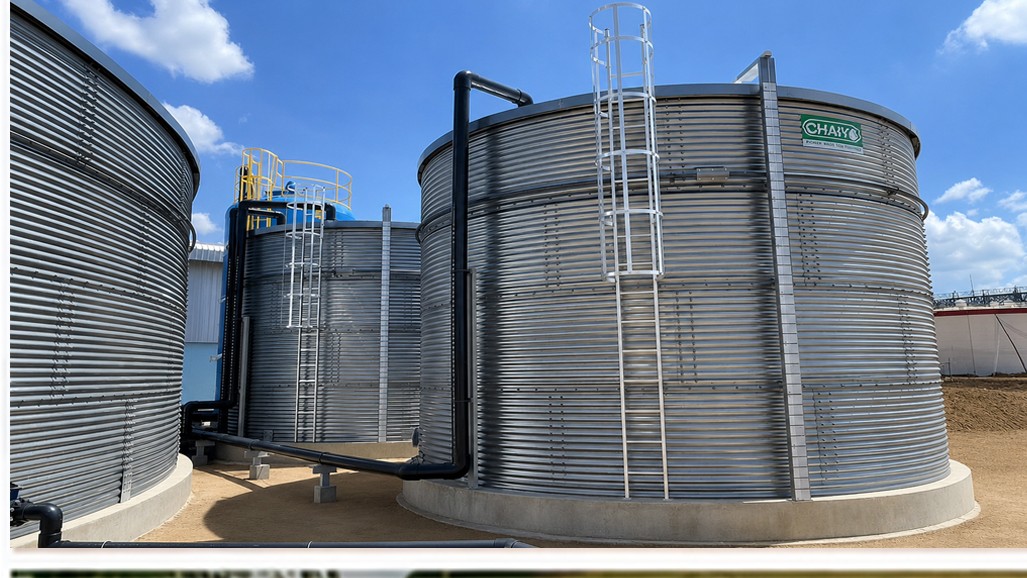

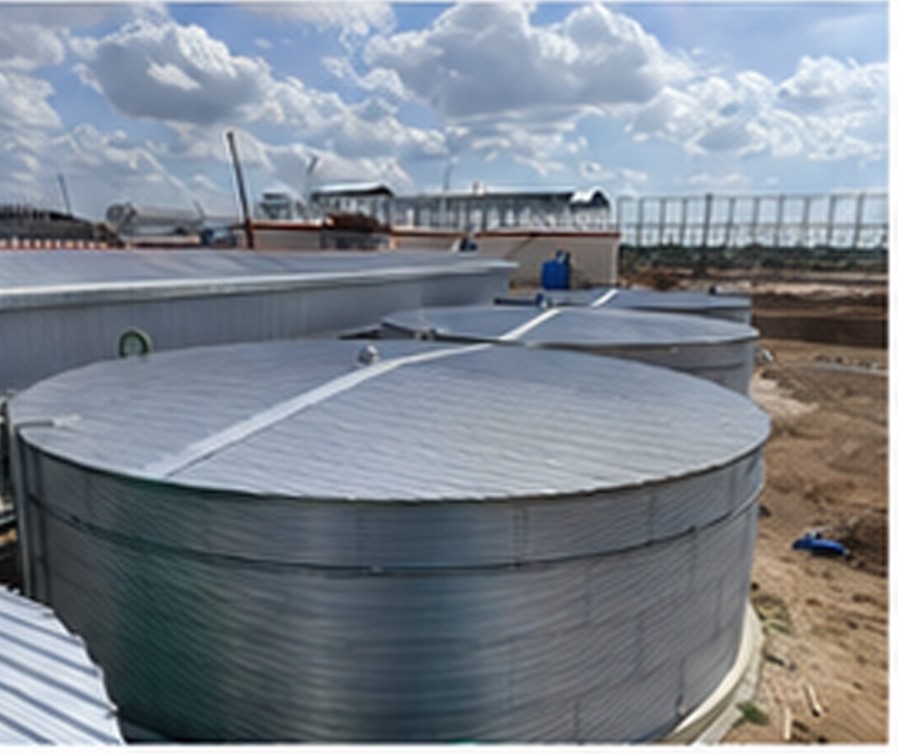

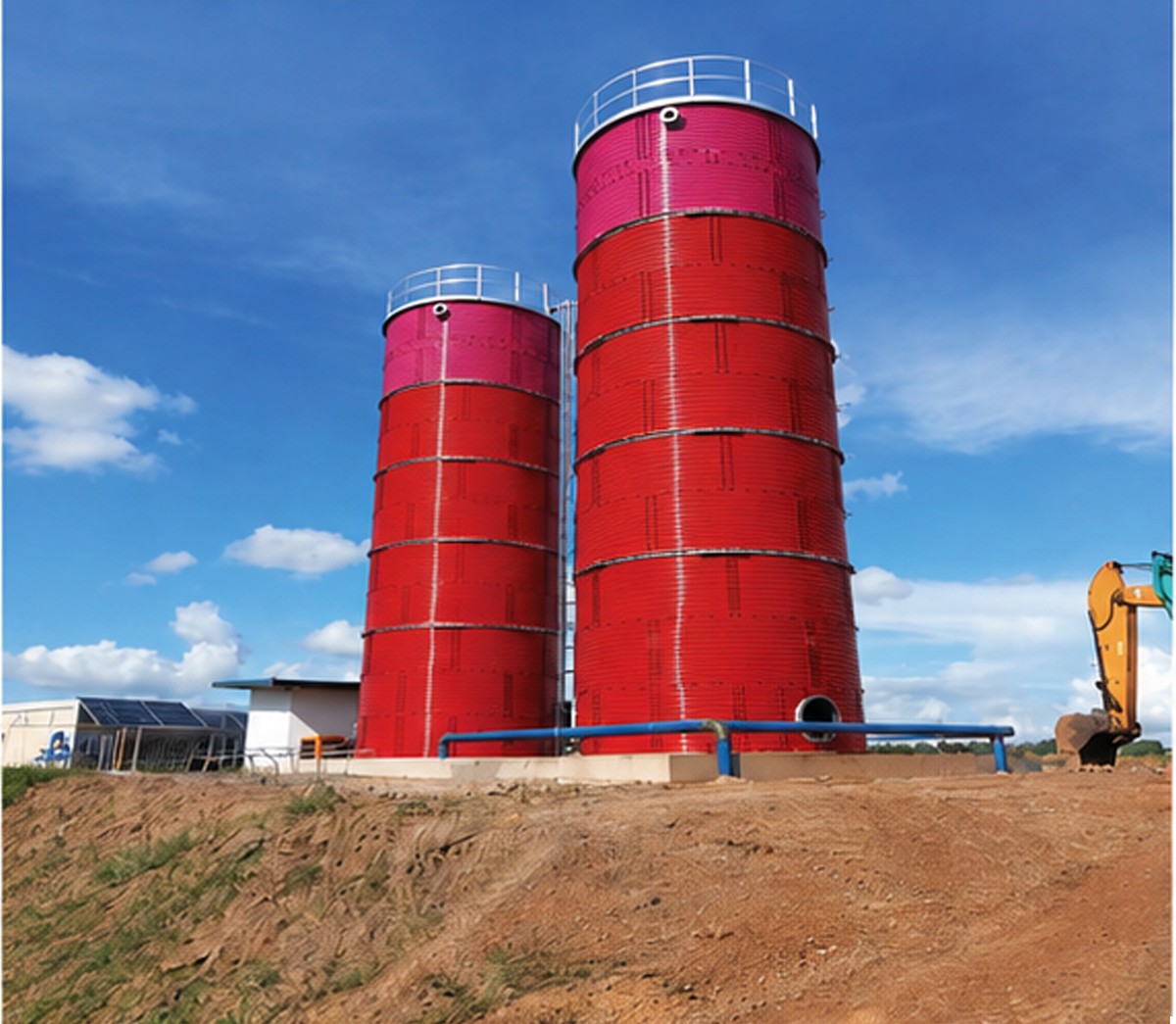

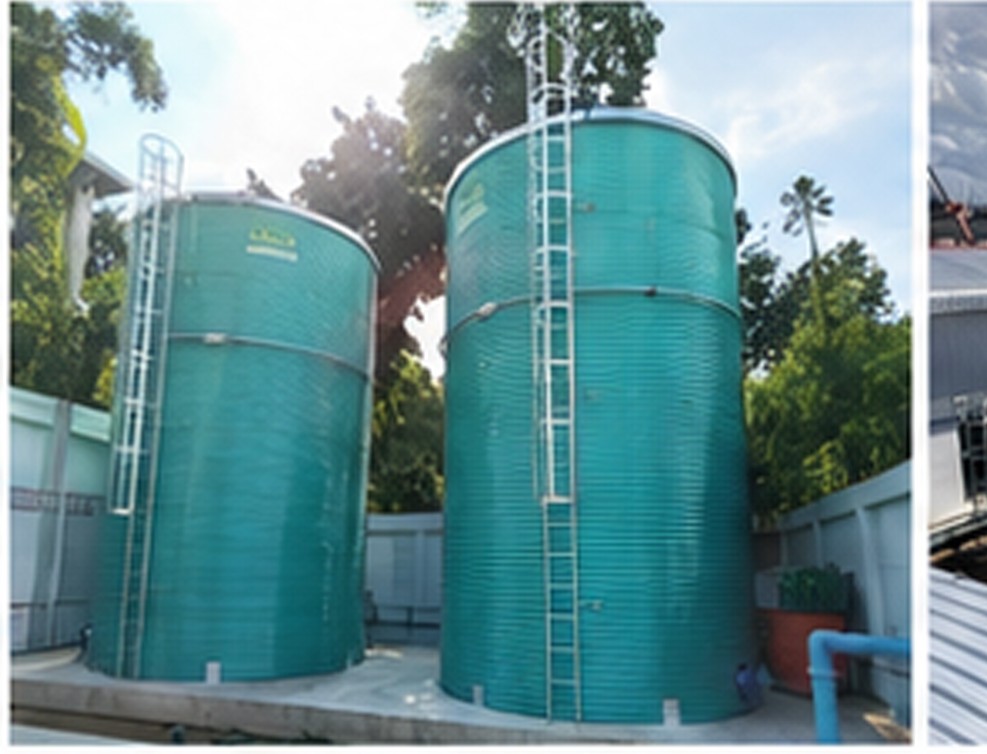

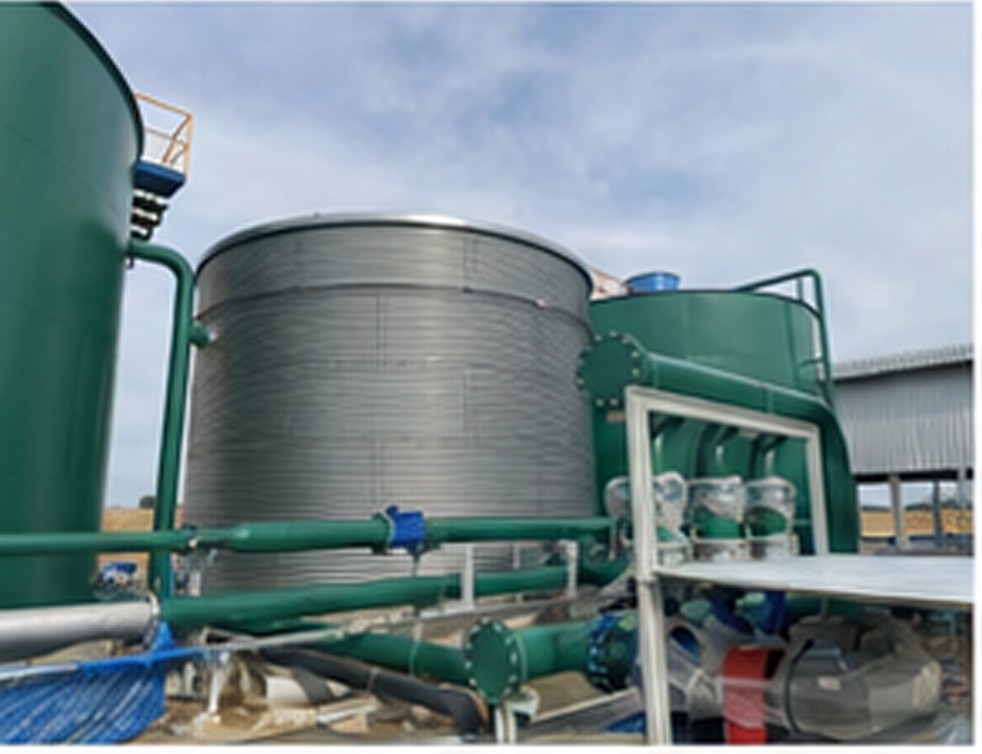

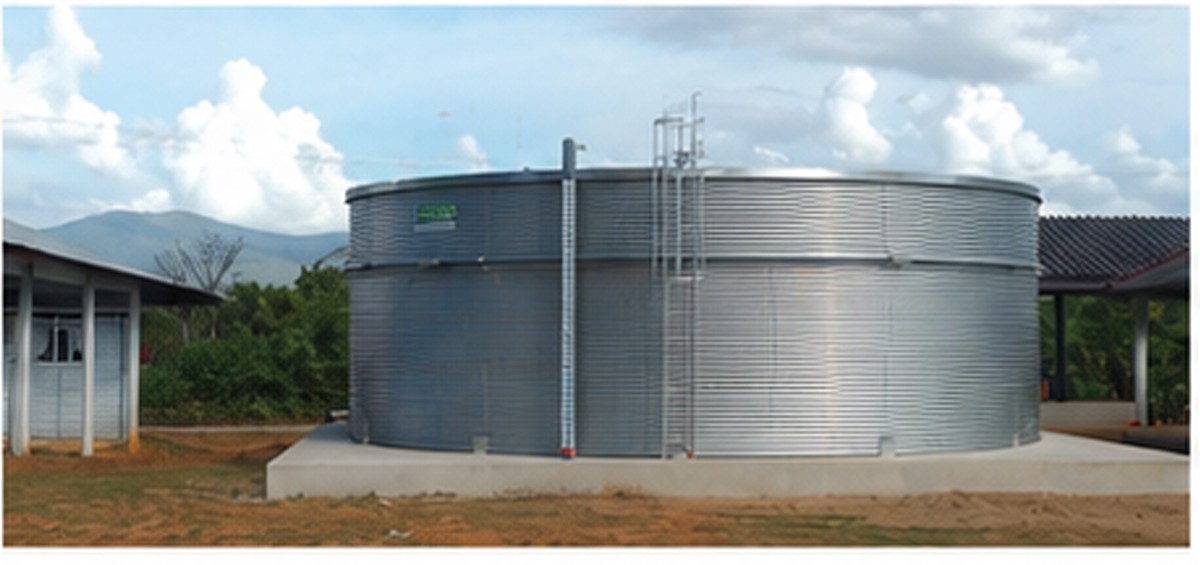

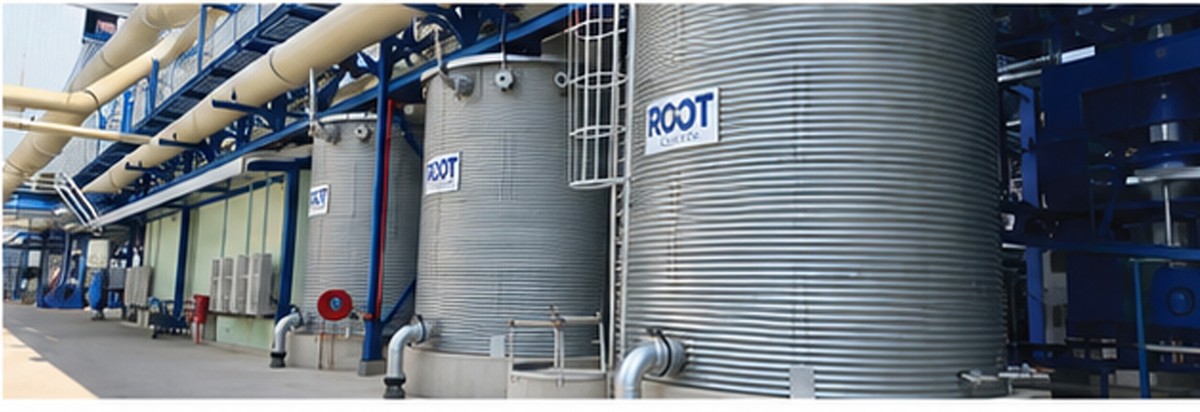

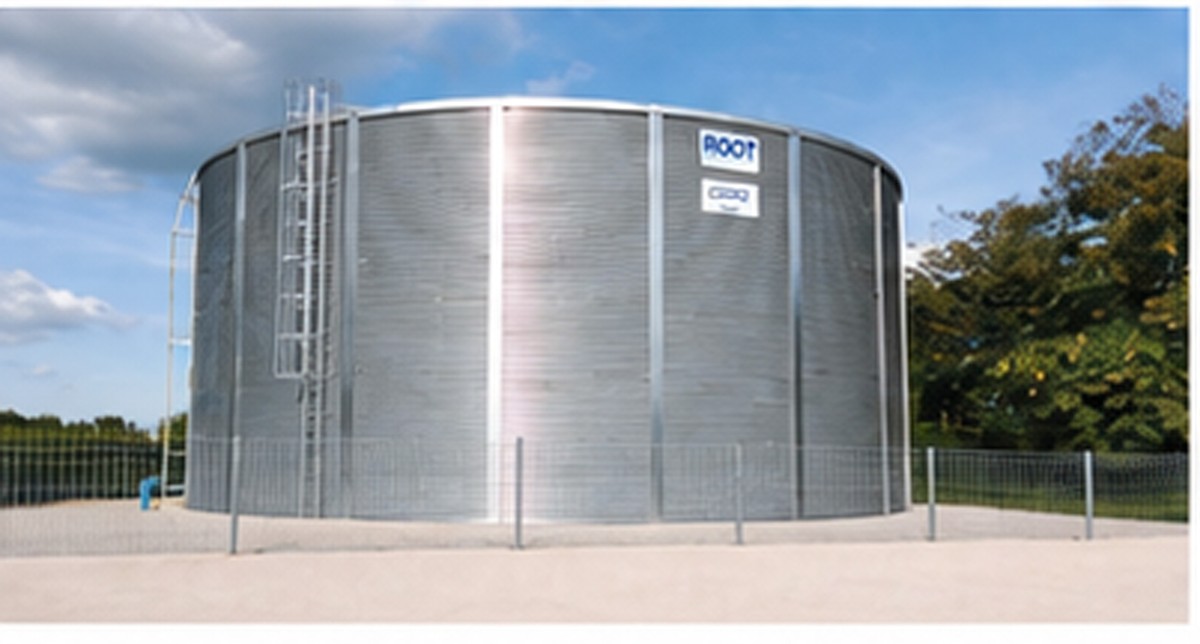

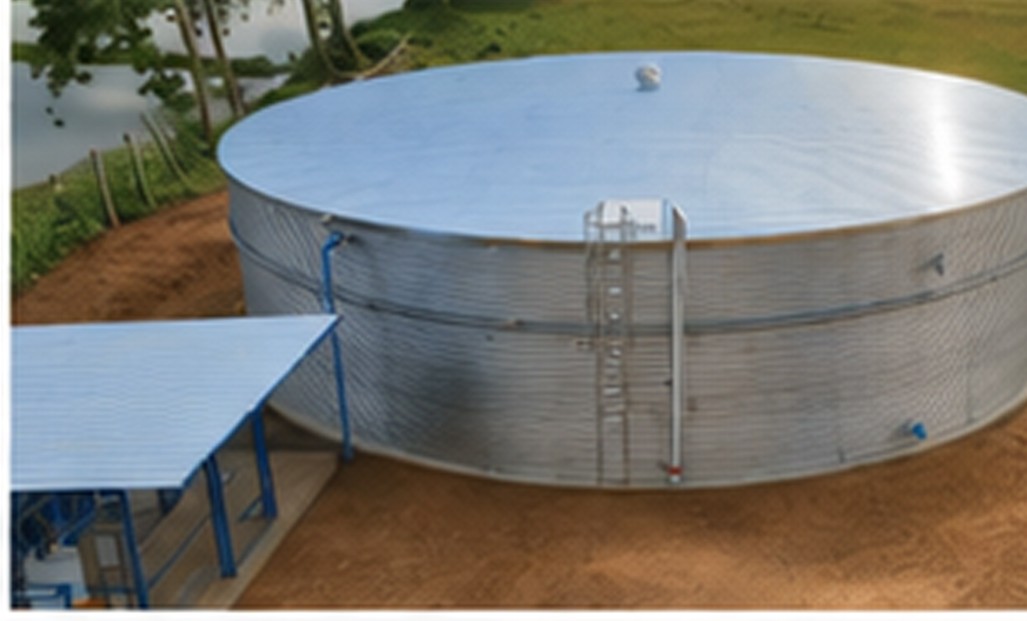

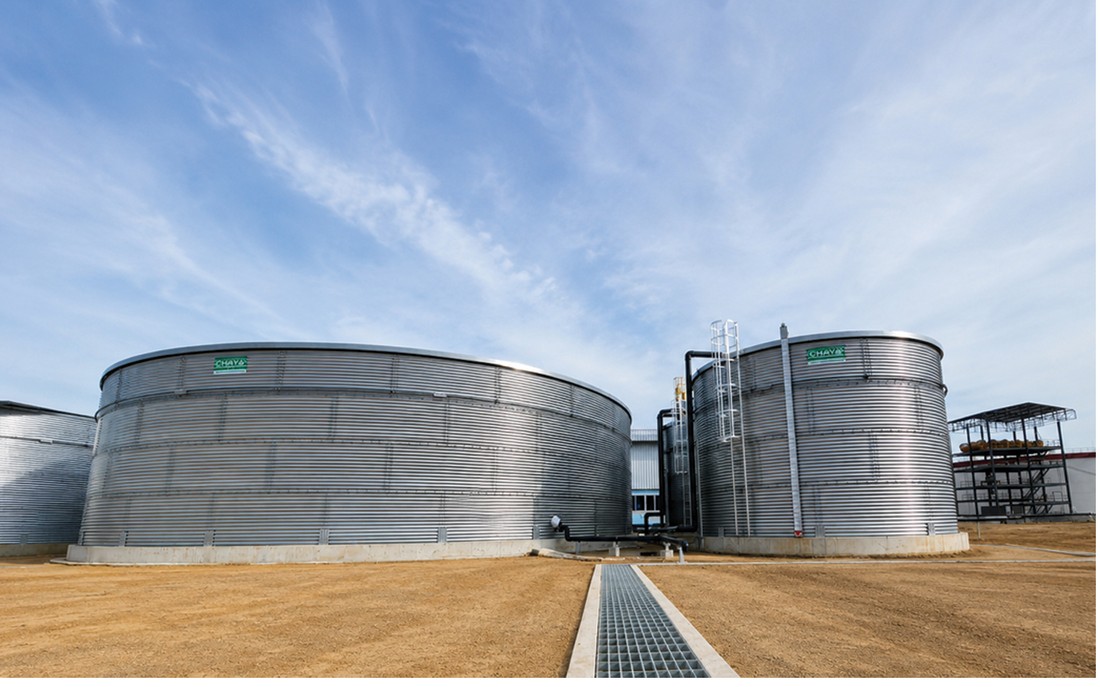

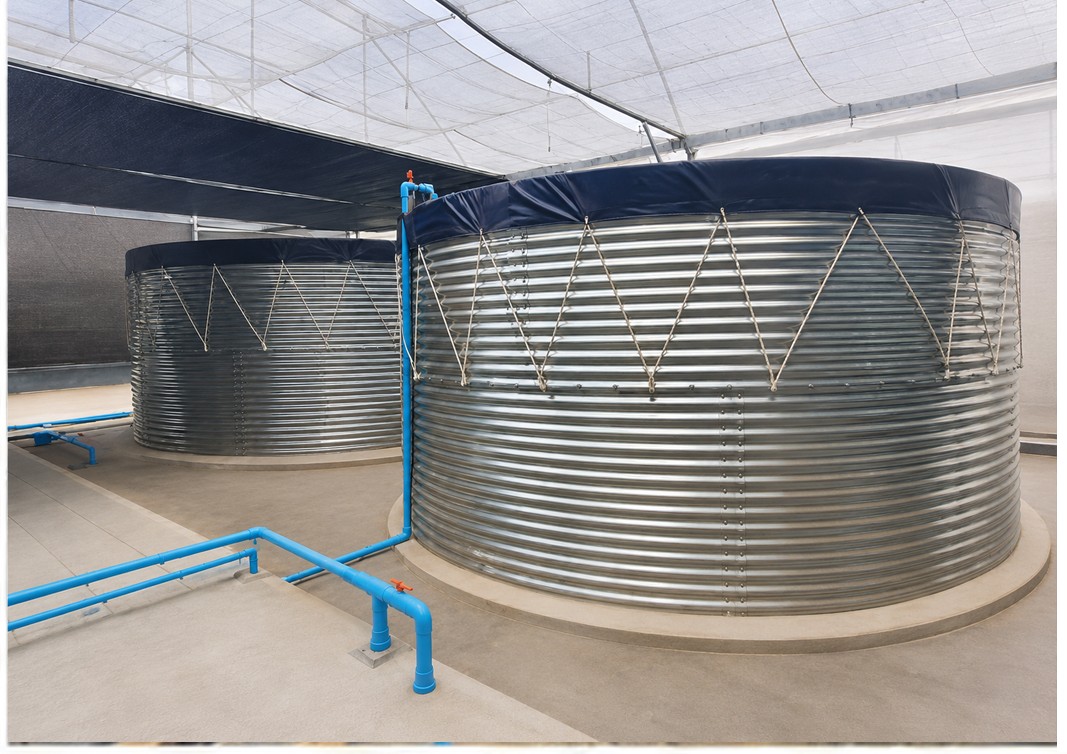

06 / ผลงานโครงการอ้างอิง
ส่งมอบโครงการถังเก็บน้ำมากกว่า 5,000 โครงการ
แคตตาล็อกระบุประสบการณ์ด้านวิศวกรรมมากกว่า 5 ทศวรรษ และการส่งมอบโครงการถังเก็บน้ำมากกว่า 5,000 โครงการ ครอบคลุมหลากหลายอุตสาหกรรมและสภาพแวดล้อม
สอบถามข้อมูลโครงการ
ต้องการความช่วยเหลือในการเลือกรุ่นถัง CHAIYO?
แจ้งความจุที่ต้องการ สภาพพื้นที่ติดตั้ง และลักษณะการใช้งานให้ทีมงาน SRIMEK เพื่อช่วยพิจารณารุ่นถังที่เหมาะสม
