ถังเหล็กประกอบแบบสลักเกลียว TRAIRONG Fusion Bonded Epoxy

ROOTTANK / TRAIRONG Fusion Bonded Epoxy

ถังเหล็กประกอบเคลือบ Epoxy

ถังเหล็กประกอบแบบสลักเกลียวชนิด Fusion Bonded Epoxy (FBE) สำหรับงานกักเก็บน้ำ โดยแคตตาล็อกระบุถึงการเคลือบ Epoxy ที่หลอมประสานด้วยความร้อนกับพื้นผิวเหล็ก เพื่อช่วยป้องกันการกัดกร่อนทั้งพื้นผิวด้านในและด้านนอกของแผ่นถัง พร้อมเก็บขอบแผ่นให้เรียบเพื่อช่วยให้การติดตั้งและประกอบทำได้สะดวกยิ่งขึ้น

ข้อมูลสมรรถนะทางเทคนิค ↓ ปรึกษาโครงการกับเรา ↗

AWWA D103-19 NFPA 22 API 12B ISO 28765

01 / ภาพรวมผลิตภัณฑ์

ออกแบบสำหรับระบบกักเก็บน้ำแบบโมดูลาร์ พร้อมสมรรถนะด้านการต้านทานการกัดกร่อน

ระบบ TRAIRONG ใช้แผ่นเหล็กที่ผ่านการเตรียมผิวด้วยการพ่น Grit Blasting เคลือบด้วย Fusion Bonded Epoxy และประกอบเป็นถังแบบโมดูลาร์ด้วยระบบสลักเกลียว โดยแคตตาล็อกแนะนำสำหรับงานน้ำสำรองดับเพลิง ระบบประปา งานเกษตร น้ำเสีย และงานกักเก็บที่เกี่ยวข้องกับระบบผลิตน้ำจืดจากน้ำทะเล

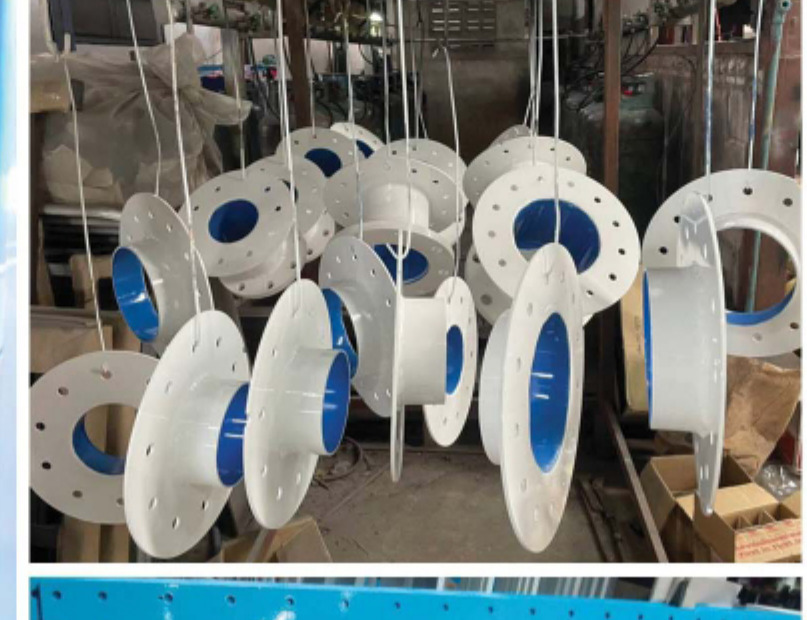

FBE Epoxy หลอมประสานด้วยความร้อน

ชั้นเคลือบต้านทานการกัดกร่อน

ผง Epoxy ถูกหลอมประสานเข้ากับพื้นผิวเหล็กด้วยความร้อน เพื่อสร้างระบบชั้นเคลือบที่ช่วยต้านทานการกัดกร่อนได้อย่างมีประสิทธิภาพ

ป้องกันทั้งด้านในและด้านนอก

ตามข้อมูลในแคตตาล็อก ทั้งพื้นผิวด้านในและด้านนอกของแผ่นถัง ได้รับการปกป้องด้วยระบบเคลือบที่เกี่ยวข้องกับ Fusion Bonded Epoxy

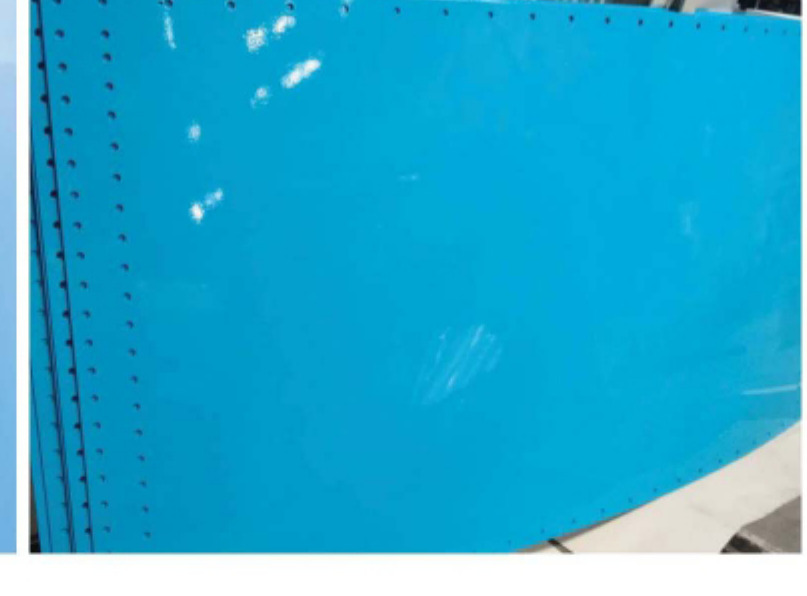

ขอบแผ่นออกแบบเพื่อการติดตั้ง

เก็บขอบแผ่นให้เรียบเพื่อช่วยให้การติดตั้งแผ่นถัง และการประกอบด้วยสลักเกลียวที่หน้างานทำได้สะดวกยิ่งขึ้น

02 / การใช้งานที่แนะนำ

งานกักเก็บน้ำที่ระบุไว้ในแคตตาล็อก

ถังเก็บน้ำสำรองดับเพลิง

สำหรับกักเก็บน้ำโดยเฉพาะในระบบป้องกันอัคคีภัยและเป็นแหล่งน้ำสำรองสำหรับกรณีฉุกเฉิน

ระบบประปาเทศบาลและเมือง

ถังเหล็กประกอบแบบสลักเกลียวสำหรับระบบสาธารณูปโภค เครือข่ายประปาเมือง และโครงการโครงสร้างพื้นฐาน

การเกษตรและชลประทาน

ระบบกักเก็บน้ำแบบโมดูลาร์สำหรับงานเกษตรและระบบชลประทาน

ระบบบำบัดน้ำเสีย

รองรับงานกักเก็บสำหรับโรงบำบัดสิ่งปฏิกูลและโครงการบำบัดน้ำเสีย

ระบบผลิตน้ำจืดจากน้ำทะเล

เหมาะสำหรับงานกักเก็บน้ำสะอาดและน้ำดื่มที่เกี่ยวข้องกับระบบผลิตน้ำจืดจากน้ำทะเล

03 / กระบวนการ Fusion Bonded Epoxy

ตั้งแต่การผลิตแผ่นถังจนถึงการตรวจสอบคุณภาพขั้นสุดท้าย

แคตตาล็อกอธิบายลำดับกระบวนการเคลือบที่มีการควบคุม เริ่มตั้งแต่การผลิตแผ่น การพ่นผิว SSPC SP-10 ตามด้วยขั้นตอนเคลือบภายในและภายนอก การอบด้วยความร้อน และการตรวจสอบคุณภาพ

การผลิตแผ่นถัง

เริ่มกระบวนการผลิตด้วยการตัดแผ่นด้วยเลเซอร์ การเจาะรู และการดัดแผ่นให้ได้รัศมีและความโค้งตามแบบที่กำหนด

การพ่นผิว SSPC SP-10

เตรียมผิวเหล็กด้วยการ Grit Blasting เพื่อกำจัดสิ่งสกปรก ฝุ่น คราบไขมัน สเกลผิวเหล็ก สนิม และสิ่งแปลกปลอมก่อนการเคลือบ

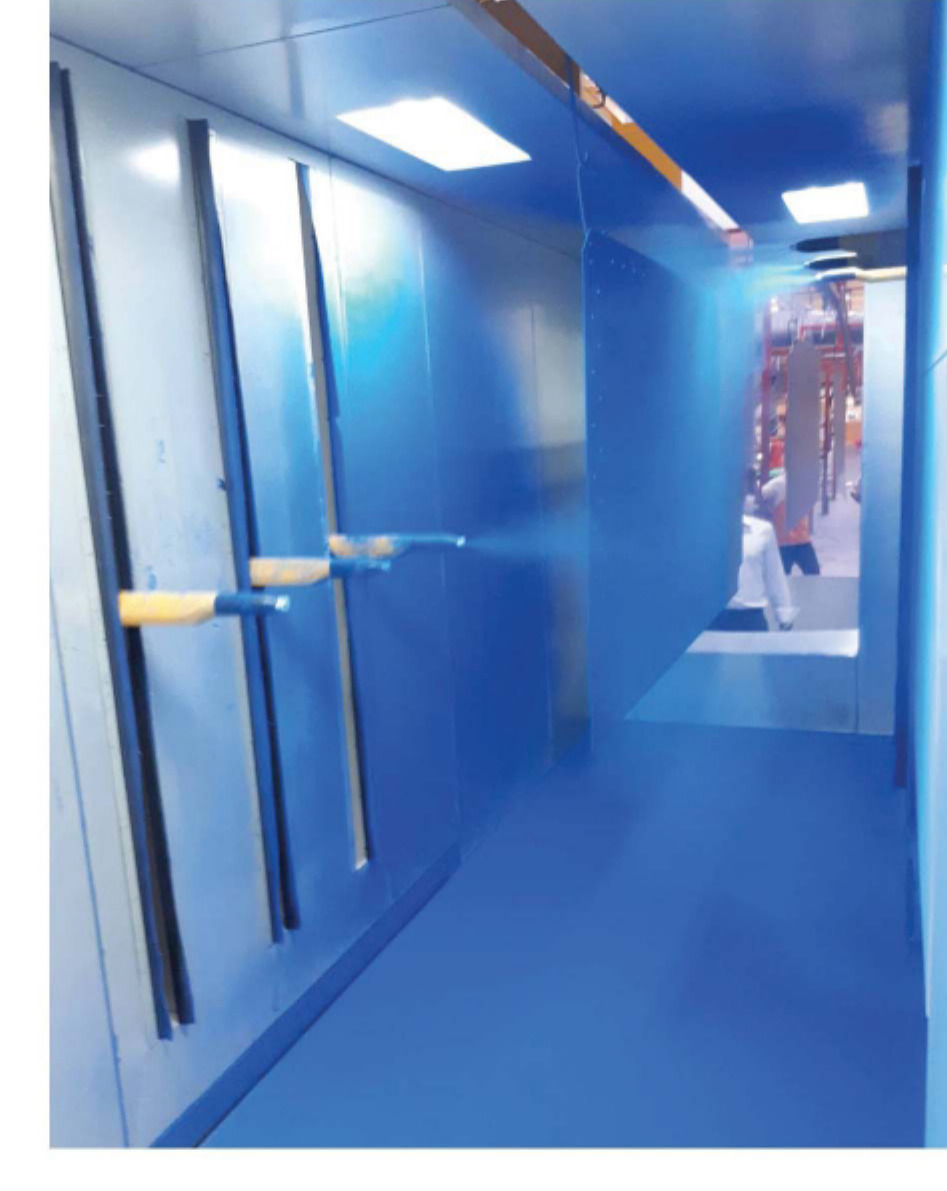

การเคลือบ Epoxy ภายใน

ตามข้อมูลในแคตตาล็อก ระบบเคลือบภายในใช้ RESICOAT® R4-ES และผ่านการอบเคลือบเบื้องต้นที่อุณหภูมิ 160°C

กระบวนการ Infrared Convection

ใช้ระบบ Infrared Convection เป็นส่วนหนึ่งของกระบวนการ Fusion Bonded Epoxy ก่อนเข้าสู่ขั้นตอนการเคลือบภายนอก

การเคลือบภายนอก

ใช้ระบบเคลือบภายนอก Interpon และตามด้วยการอบ Crosslink Curing ในเตาอบที่อุณหภูมิ 200°C

ทดสอบและตรวจสอบแผ่นถัง

แผ่นถังสำเร็จทุกส่วนผ่านการทดสอบและตรวจสอบคุณภาพก่อนส่งมอบและนำไปประกอบในโครงการ

การอบด้วยความร้อน 160°C → 200°C จากการอบเคลือบภายในขั้นต้นถึงการอบ Crosslink ในเตา

04 / สมรรถนะทางเทคนิค

ข้อมูลชั้นเคลือบภายในและภายนอกจากแคตตาล็อก

ค่าด้านล่างถอดมาจากตารางข้อมูลทางเทคนิคของ TRAIRONG Epoxy ในแคตตาล็อก และจัดรูปแบบใหม่ให้รองรับการแสดงผลบนเว็บไซต์

ชั้นเคลือบภายใน

RESICOAT® R4-ES

ความหนาฟิล์มแห้ง การทดสอบแบบไม่ทำลาย

6-10 mils / 150-250 ไมครอน

การแช่น้ำร้อน AWWA C550-05 - 90 วันที่ 70°C

ผ่าน

แรงยึดเกาะ ISO 4624 - หลังแช่น้ำ 90°C เป็นเวลา 7 วัน

16 MPa

ความต้านทานการกัดกร่อน Salt spray ISO 9227 / ASTM B117

เป็นไปตามหรือสูงกว่ามาตรฐานอุตสาหกรรม

ความต้านทานแรงกระแทก การทดสอบแรงกระแทกบนแผ่นเหล็ก

> 18 Joule

ช่วงค่า pH ช่วงค่าตามแคตตาล็อก

3-13*

ความต้านทานการสึกหรอ CS-17, 1000 g, 1000 รอบ

< 40 mg

ความแข็ง ข้อมูลทางเทคนิคจากแคตตาล็อก

การแช่สารเคมี ข้อมูลทางเทคนิคจากแคตตาล็อก

2 ปี - ไม่เกิดการเปลี่ยนแปลง

Holiday Test 1100 V ทุกแผ่น

ไม่พบความไม่ต่อเนื่องของชั้นเคลือบ

ชั้นเคลือบภายนอก

INTERPON® D2525

ความหนาฟิล์มแห้ง 6-9 mils / 150-230 ไมครอน

โครงสร้างชั้นเคลือบ Epoxy primer + Polyester topcoat

ความต้านทานรังสี UV 5 ปี - ทดสอบกลางแจ้งในรัฐฟลอริดา

ความคงตัวของสี 5 ปี - ทดสอบกลางแจ้งในรัฐฟลอริดา

ความต้านทานแรงกระแทก ผ่านข้อกำหนด Qualicoat Class 2

ระบบเคลือบภายนอก

ข้อมูลทางเทคนิคในแคตตาล็อกระบุว่า ผิวภายนอกใช้ระบบที่ประกอบด้วย Epoxy Primer และ Polyester Topcoat

ดูตารางข้อมูลทางเทคนิคจากแคตตาล็อกต้นฉบับ +

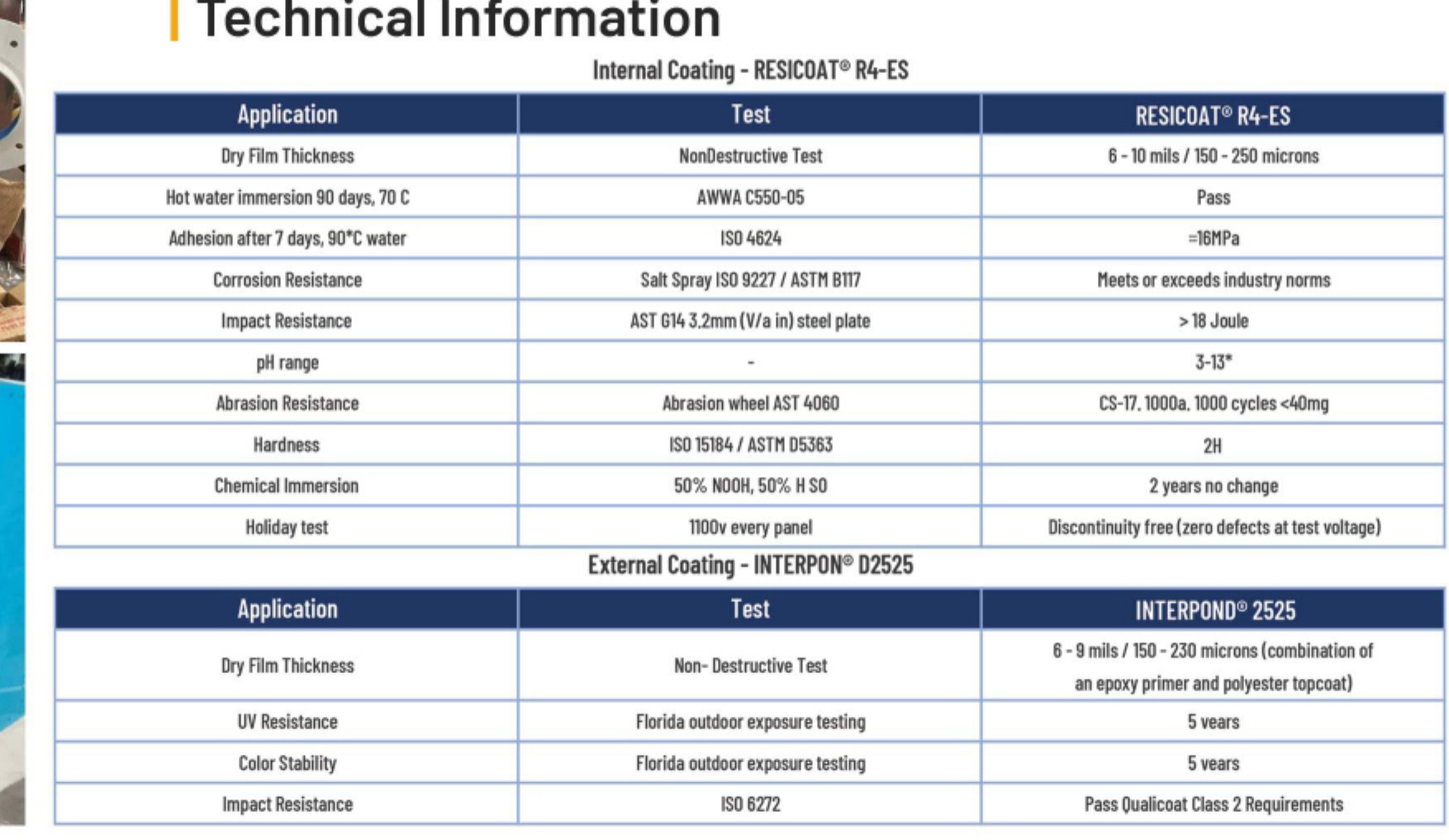

ตารางข้อมูลทางเทคนิค TRAIRONG Epoxy จากแคตตาล็อก

05 / การเลือกความจุและสีผิวถัง

กำหนดขนาดให้เหมาะกับโครงการ พร้อมอ้างอิงตารางเลือกความจุจากแคตตาล็อก

แคตตาล็อกมีตารางเลือกความจุร่วมสำหรับถัง NAVA และ TRAIRONG ครอบคลุมเส้นผ่านศูนย์กลาง จำนวน Ring และความสูงของถังหลายรูปแบบ โดยขนาดสุดท้ายควรเลือกให้เหมาะกับความต้องการจริงของแต่ละโครงการ

ข้อมูลอ้างอิงจากแคตตาล็อก

ช่วงเส้นผ่านศูนย์กลางตามแคตตาล็อก 2.33 - 58.25 m

ช่วงความสูงตามแคตตาล็อก 2.73 - 40.43 m

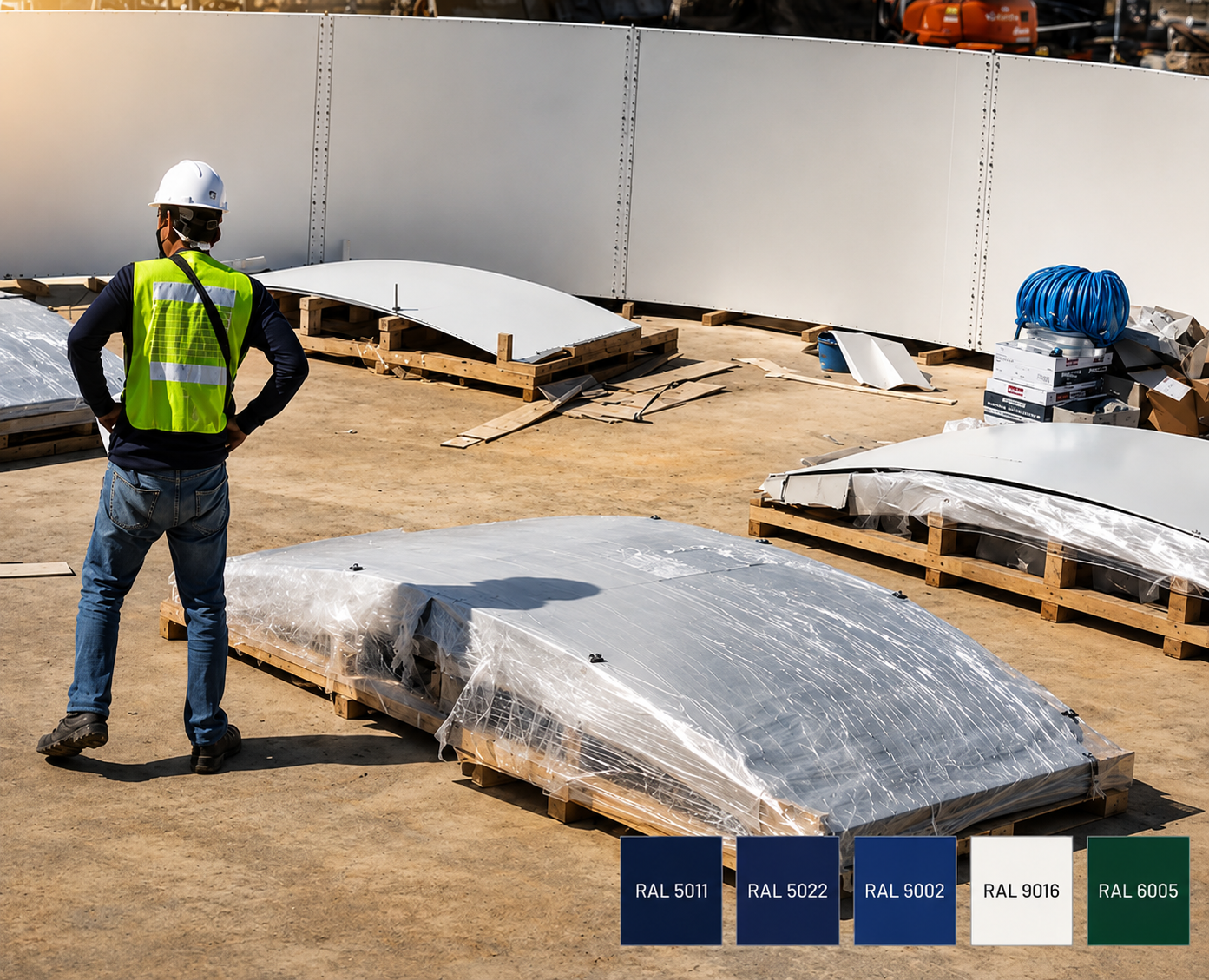

สีอ้างอิงจากแคตตาล็อก

RAL 5011 สีน้ำเงิน Steel Blue

RAL 5022 สีน้ำเงิน Night Blue

RAL 5002 สีน้ำเงิน Ultramarine Blue

RAL 9016 สีขาว Traffic White

RAL 6005 สีเขียว Moss Green

ค่าความจุขึ้นอยู่กับเส้นผ่านศูนย์กลางและความสูงของถัง ควรใช้ตารางเลือกขนาดในแคตตาล็อกร่วมกับข้อกำหนดด้านวิศวกรรมของโครงการ เพื่อกำหนดรูปแบบถังขั้นสุดท้าย

06 / ผลงานอ้างอิงถัง Epoxy

ภาพโครงการจากส่วน TRAIRONG ในแคตตาล็อก

แกลเลอรีด้านล่างใช้เฉพาะภาพที่เกี่ยวข้องกับหน้าผลิตภัณฑ์ถัง Epoxy ในแคตตาล็อกที่แนบมา และจัดแสดงในรูปแบบที่รองรับทุกขนาดหน้าจอ

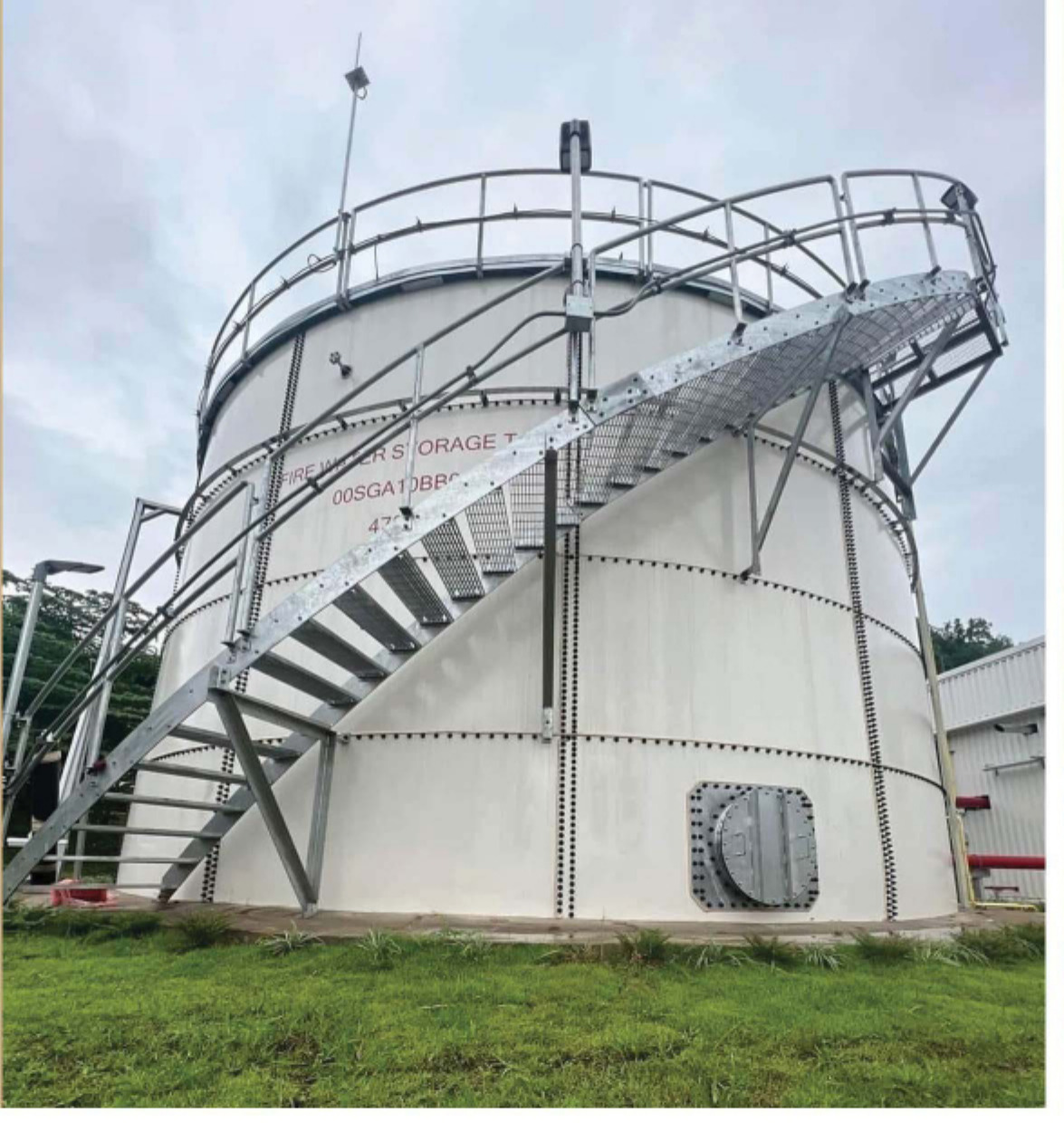

ผลงานอ้างอิงโครงการ **ถังเก็บน้ำทรงสูงสำหรับงานสาธารณูปโภค**

ผลงานอ้างอิง TRAIRONG **ถังสีน้ำเงินความจุขนาดใหญ่**

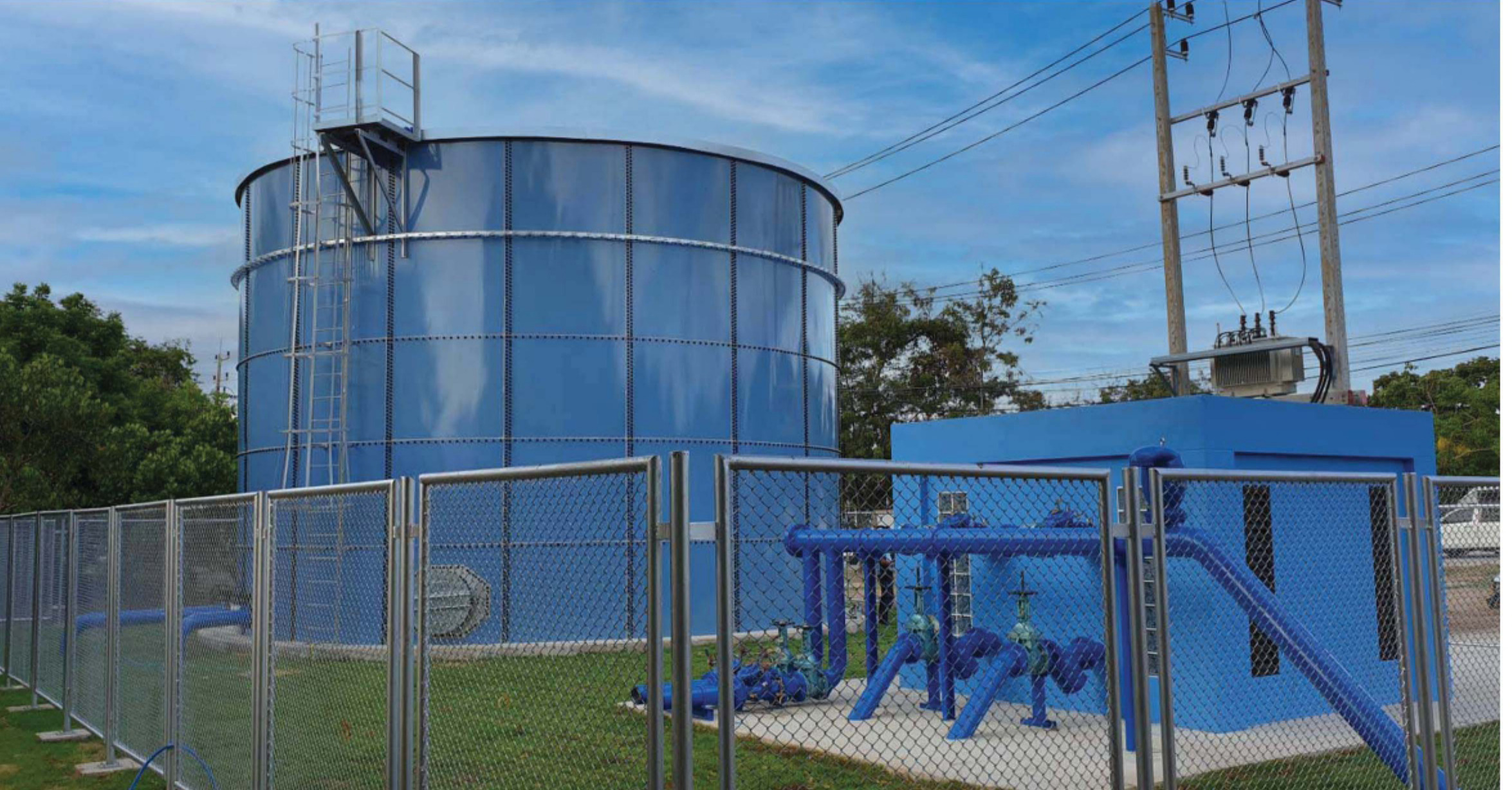

ผลงานอ้างอิงโครงการ **งานติดตั้งถังน้ำสำหรับระบบสาธารณูปโภค**

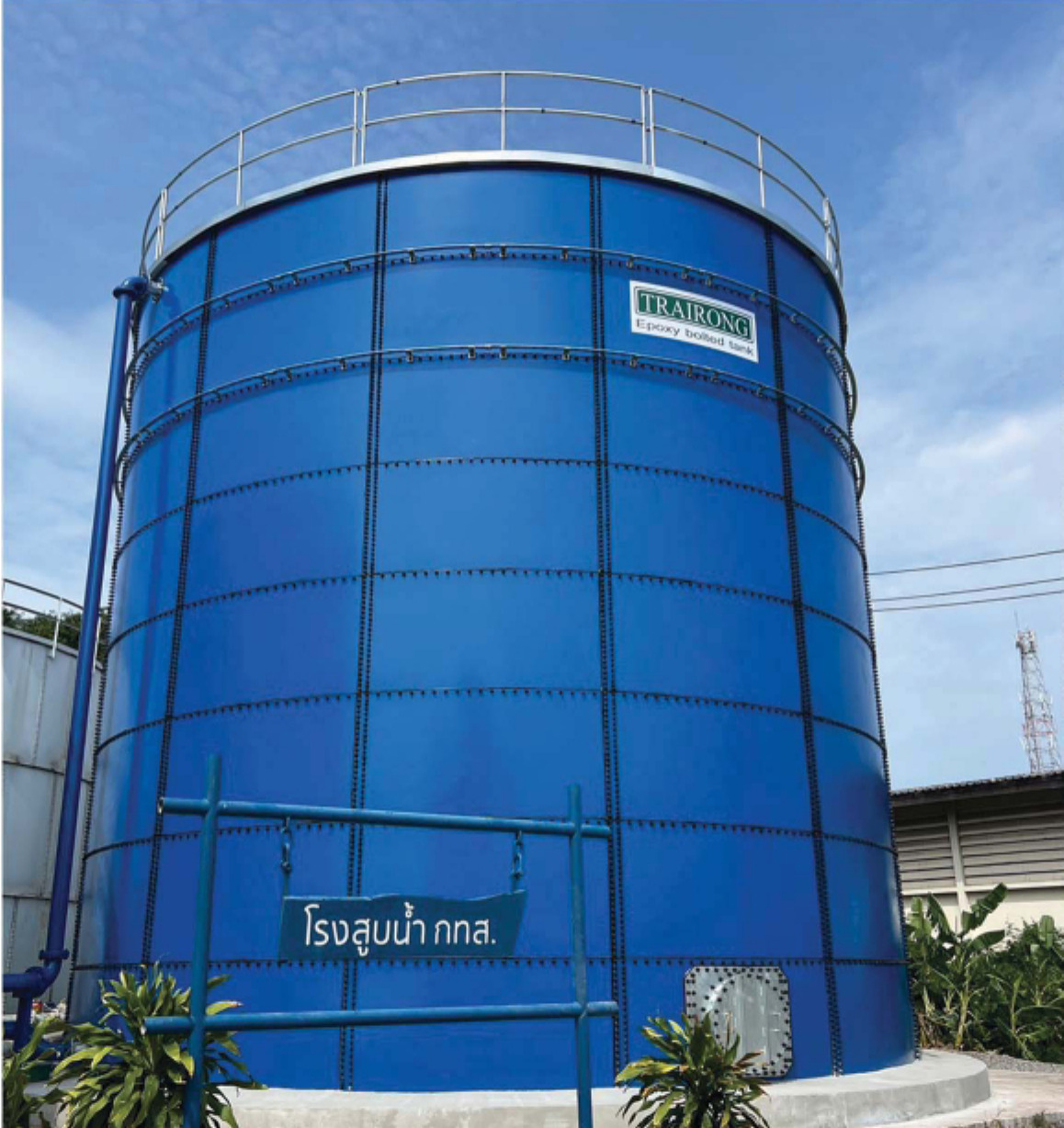

ผลงานอ้างอิง TRAIRONG **ถัง Epoxy ทรงสูง**

บริการสนับสนุนด้านวิศวกรรมจาก ROOTTANK

วางแผนถัง Epoxy ให้เหมาะกับความต้องการจริงของโครงการ

ปรึกษาทีมงานของเราเกี่ยวกับลักษณะการกักเก็บ ปริมาตรที่ต้องการ ขนาดถัง สภาพแวดล้อมของชั้นเคลือบ และอุปกรณ์ประกอบตามข้อกำหนดของโครงการ
